Гайки зажимные к оправкам для горизонтально-фрезерных станков ГОСТ 15073-75

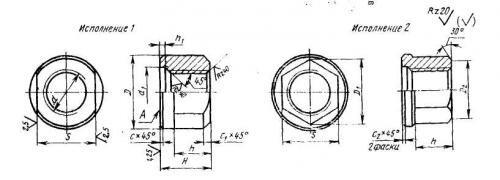

Clamping nuts for tool holders for horisontal milling machines. Design and dimensions Гайки зажимные к оправкам для горизонтально-фрезерных станков ГОСТ 15073-75 1. Стандарт соответствует рекомендации ИСО R 839-68. 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице. 3. Твердость - HRC 52 . . 56. 4. Торцовое биение поверхности А относительно среднего диаметра резьбы, проверяемое на диаметре (D+d)/2, не должно быть более 0,025 мм. 5. Неуказанные предельные отклонения размеров: отверстий - по А7, валов - по В7, остальных - по СМ7. 6. Резьба - по ГОСТ 9150-59. Поле допуска резьбы - 6H по ГОСТ 16093-70. мм Обозначения гаек Применяемость d D H d1 D1 D2 S (пред. откл. по С) h h1 с c1 c2 Масса, кг Исполнения 1 Исполнения 2 6002-0161 - М12х1,5 23 14 14 - - 17 10 2 0,6 2,0 - 0,03 - 6002-0162 19,6 17 - 0,6 0,02 6002-0163 - MI6x1,5 27 18 17 - - 22 12 2,0 - 0,05 - 6002-0164 25,4 22 - 0,6 0,04 6002-0165 - М20х2 34 22 23 - - 27 16 1,0 3,0 - 0,14 - 6002-0166 31,5 27 - 1,0 0,06 6002-0167 - М24Х2 41 28 28 - - 32 20 3 4,0 - 0,16 - 6002-0168 36,8 32 - 1,0 0,11 6002-0169 - М27х2 47 32 33 - - 36 22 2,0 4,0 - 0,24 - 6002-0170 41,6 36 - 2,0 0,17 6002-0171 - М33х2 54 36 41 - - 46 25 4,5 - 0,37 - 6002-0172 53,1 46 - 0,4 0,28 6002-0173 - М39x3 69 45 51 - - 55 32 5 5,0 - 0,76 - 6002-0174 63,5 55 - 2,0 0,56 6002-0175 - М45х3 84 50 61 - - 65 35 6,0 - 1,30 - 6002-0176 75,0 65 - 2,0 1,00 Пример условного обозначения гайки размером d = М12х1,5 мм, исполнения 1: Гайка 6002-0161 ГОСТ 15073-75 Пункт 1 изложить в новой редакции: «1. Стандарт соответствует требованиям международного стандарта ИСО 839/11-77». Пункт 2. Таблица. Заменить обозначение предельного отклонения: С5 на h12. Пункт 4 изложить в новой редакции: «4. Допуск торцового биения поверхности А относительно среднего диаметpa резьбы, проверяемый на диаметре (D+d)/2 не должен быть более 0,025 Пункт 5. Заменить обозначения предельных отклонений: А7 на Н14, В7 на h14, СМ7 на ±IT14/2. Пункт 6. Заменить ссылки: СТ СЭВ 180-75, СТ СЭВ 182-75 на ГОСТ 24705-81; ГОСТ 16093-70 на ГОСТ 16093-81.
