Гидроциклон классификационный ГЦЧ150-10, Гидроциклоны, Оборудование горно-шахтное

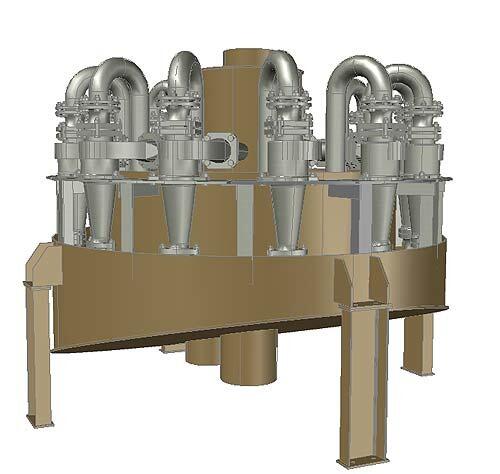

"ГИДРОЦИКЛОНЫ и батареи гидроциклонов ГИДРОЦИКЛОН КЛАССИФИКАЦИОННЫЙ ГЦЧ150-10 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА корпус цилиндроконический; патрубок питающий; обтекатель каплевидный; патрубок сливной; отбойники; переходник; насадка песковая. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРОЦИКЛОНОВ ГЦЧ150-10 Наименование параметра Норма 1.Производительность по питанию при давлении Р, 0,1 МПа, м3/ч, при давлении на вводе большем или меньшем 0,1 МПа минимальная производительность подсчитывается умножением значений производительности на квадратный корень из 10P 25 2. Давление на вводе Р, МПа (кГс/см2) 0,01…0,2 (0,1…2,0) 3. Крупность твердых частиц в питании, мм, 0…3 4. Диаметр Д, мм 150 5. Угол конусности , град. 10 6. Размер питающего отверстия hхb, мм 50x25 7. Диаметр сливного отверстия dс, мм 50 8. Диаметр пескового отверстия dп, мм 17,24,34 9. Габаритные размеры, мм: - высота, H - наибольший диаметр корпуса, В - наименьший диаметр корпуса, L - высота цилиндрической части корпуса 1385 300 295 450 10. Масса, кг 84"
