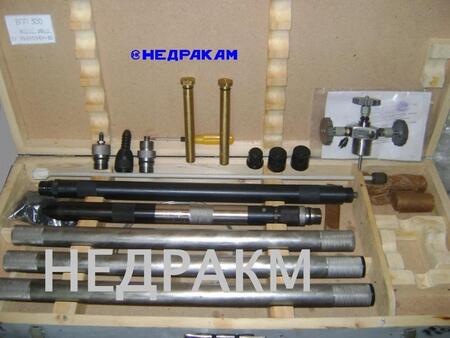

Глубинный пробоотборник всасывающий поршневой ВПП-300

Пробоотборник ВПП-300 предназначен для отбора проб из фонтанирующих и нефонтанирующих нефтяных, а также газовых и пьезометрических водяных скважин.

Область применения:

Скважины, обсаженные лифтовыми и насосно-компрессорными трубами, а также обсадными колоннами с рабочим давлением до 30 МПа и температурой до 100° С.

Спуск пробоотборника в скважину производится через лубрикатор. Закрытие клапанов камеры отбора проб (приемной камеры) обеспечивается пъезо-приводом с маслянным реле. Время необходимое на отбора проб складывается из времени потребного на спуск пробоотборника до заданной глубины и времени выдержки пробоотборника на глубине с целью обеспечения выполнения пъезоприводом операций по открытию клапана, пропуску нефти в камеру отбора пробы (приемную камеру) и закрытию приемного клапана.

1 - наконечник; 2 - камера балластная нижняя; 3 - сопротивление гидравлическое;

4 -поршень; 5 - шток; 6 - фильтр; 7 - форклапан; 8 - корпус клапана; 9 - поршень;

10 - камера приемная; 11 - переходник; 12 - камера масляная; 13 - камера балластная; 14 - игла запорная; 15 - головка; 17 - шток; 18 - клапан; 19 - пробка упорная; 20 - винт; 21 - пружина.

Запасные части на пробоотборник ВПП-300
