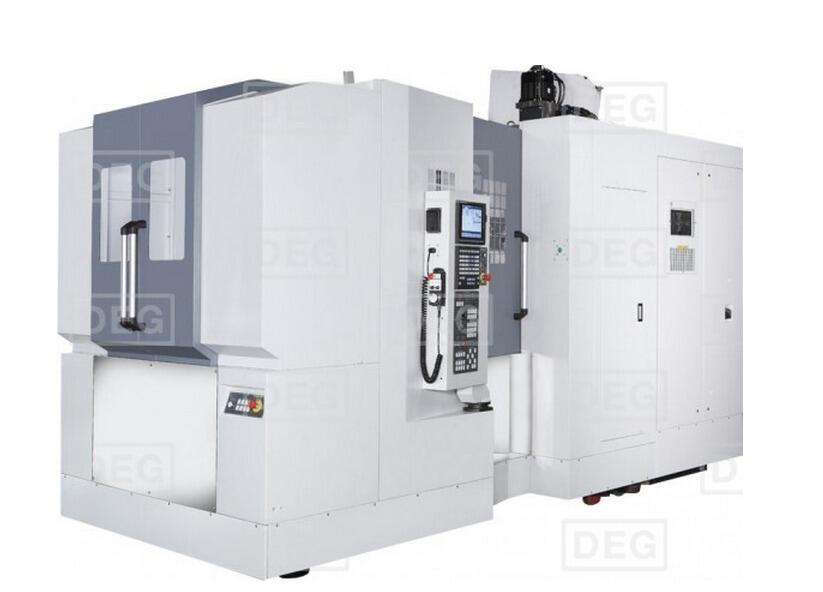

Горизонтально - фрезерный центр с ЧПУ Akira Seiki SH500APC

Горизонтально - фрезерный центр с ЧПУ Akira SeikiSH500APC Современный 4-х осевой прецизионный обрабатывающий центр предназначен для обработки сложных корпусных и базовых деталей из различных материалов с высокой точностью и производительностью. Цельнолитая, монолитная станина, изготовленная из высокопрочного чугуна Meehanite, позволяет изготавливать детали с высокой точностью и повторяемостью на различных режимах резания. Данная структура станка придает превосходную динамическую точность и способность поглощать вибрации при высокоскоростной обработке. Установленные на различном уровне по высоте и удаленные между собой направляющие позволяют добиться максимальной отдачи оборудования по производительности без потери точности на детали. Линейные направляющие (ЛНК) выполнены в виде призматической направляющей, по которой с помощью циркулирующих в обойме шариковых тел качения перемещается одна или несколько кареток. Линейная направляющая изготавливается отдельно и крепится к основанию станка. Такие направляющие реализуют трение качения. Потери на трение в ЛНК слагаются из потерь, вызванных трением тел качения о сепаратор, и потерь, пропорциональных нагрузке. Для предотвращения попадания посторонних частиц в блок качения на каретку устанавливается антифрикционные прокладки и резиновые уплотнители. Основными особенностями систем линейного перемещения являются высокая точность (отклонения в геометрии хода — в пределах 5 мкм), жесткость и плавность работы; относительная простота изготовления, установки и замены линейных направляющих с каретками; высокая нагрузочная способность каретки и большой срок службы. Шарико-винтовые пары (ШВП) применены для повышения скорости и точности перемещений. Приводные винты обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки. В винтах данного класса гайка не имеет непосредственного контакта с винтом. Она не скользит по нему, а между винтом и гайкой перекатываются шарики (также как и в шарикоподшипнике). То есть скольжение заменено качением, что при этом значительно снижает трение (более чем в 100 раз). Специальная термообработка ШВП и отсутствие скольжения значительно повышают рабочий ресурс пары. Передачи данного типа не нуждаются в частом дополнительном обслуживании и регулировке и при правильной эксплуатации и своевременной смазке сохраняют свои высокие рабочие характеристики на протяжении всего срока службы станка. В данной серии станков применяется увеличенная по длине опорная гайка ШВП. Такая двойная гайка имеет большую площадью контакта шариков, что повышает жесткость ШВП и точность при обработке.
