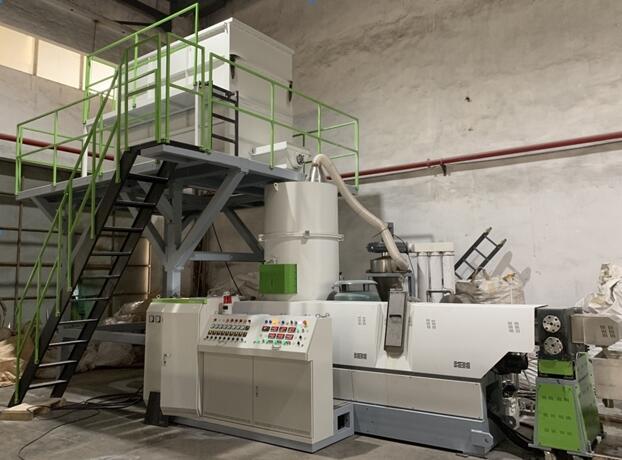

Гранулятор ПЭТ CT100/36

1.Параметры экструдера:

• Отношение длины к диаметру (L / D): 36: 1
• Диаметр винта: φ100
• Мощность двигателя переменного тока: 110 кВт
• Скорость: 10 ~ 120 об / мин.
• Способ охлаждения: воздушное охлаждение.
• Способ смазки: принудительная смазка.
• Способ нагрева: электрический нагрев
• Способ гранулирования: волочение и гранулирование
• Блок управления: 7 (включая головку машины)
• Параметры компактной системы сушки с двойным ножом:
• Двигатель переменного тока: 75 Вт
• Контроль температуры: 2 зоны
• Движущийся нож: 3 комплекта из 6 в общей сложности
• Режим движения: контроль частоты
• Список конфигурации оборудования:

№.	Список оборудования	Кол-во
1	Система подачи 5 м³	1
2	Компактная система сушки	1
3	SJ-100/36 одно шнековый экструдер	1
4	Вакуумная система	1
5	Плунжерный фильтр большого объема	1
6	Охлаждающая мойка	1
7	Центрифуга	1
8	Досушка стренг	1
9	Гранулятор CT100/36	1
10	Вибросито	1
11	Бункер накопитель	1
12	Электрическая система управления	1
Стоимость оборудования включает таможенную очистку и доставку до склада покупателя

Подробные параметры и конфигурация:

1. 5 м³ Хранилище для Флекса

Автоматическая подача в экструдер

Объем: 5 кубометров

Мощность: нажимной винт 5,5 кВт

Блокировка и компактная машина автоматически контролируют запуск и останов

2. Компактная система сушки

Система сушки с двумя ножами для быстрой сушки бутылочных хлопьев

6 инструментов в 3 группах

Материал: нержавеющая сталь

Мощность: компактный машинный мотор 75 кВт

Режим привода: контроль частоты

С системой контроля температуры и системой удаления пыли

3. SJ100 / 36 одношнековый экструдер

Коробка передач: Редуктор и распределительная коробка изготовлены из жестких зубчатых колес с высокой точностью и устойчивостью к усталости.

Материал редуктора коробки передач 20CrMnTiA, после цементации, материал винтовой зубчатой ​​передачи распределительной коробки

Качество 38CrMoAlA, которое формируется станком с ЧПУ и азотируется.Винт: 38CrMoA1A, азотирование

Бочка: 38CrMoAl, азотированный

Производительность: 400-500 кг в час

Метод отопления: электрическое отопление

Мощность привода: двигатель переменного тока (110 кВт)Диаметр винта: 100 мм

Соотношение длины к диаметру (L / D): 36: 1

Метод смазки: принудительная смазка

4. Вакуумная система

Корневая вакуумная установка, скорость откачки 150 л / с, предельное давление ≤25 Па

Насос Foreline, 7,5 кВт, производительность насоса 5 м³ / мин

Основной насос: 3кВт насос, скорость откачки 250 л / с

Промежуточный насос; 3кВт насос, скорость откачки 250 л / с

5. Плунжерный фильтр большого объема

Двухканальный, гидравлический фильтр большой площади типа 1800

Два плунжера работают одновременно

Материал: 38CrMoAl

Гидравлическая станция двигателя 3 кВт

6. Раковина

Длина: 5 м, можно регулировать вверх и вниз, электрическое движение вперед и назад, мощность двигателя: 0,55 кВт

Материал: нержавеющая сталь

7. Центрифуга

Вибрируйте полосу на высокой скорости, чтобы удалить большую часть воды

Материал: нержавеющая сталь

Мощность мотора: 0.37кВт

8. Досушка стренг

Принудительное охлаждение, сушилка

Мощность: 5,5 кВт 9. Гранулятор

Гранулятор с подвижным ножом размером: 200 * 200

Подвижный нож, фиксированный материал ножа: твердосплавная сталь

Двигатель гранулирования: 5,5 кВт

Метод регулирования скорости: регулирование скорости преобразования частоты

Материал: нержавеющая сталь

10. Вибросито

Материал: нержавеющая сталь

Мощность мотора: 2X220 Вт

11. Бункер накопитель

Мощность: подающий вентилятор 3 кВт

Материал: Труба, тройник и циклон изготовлены из нержавеющей стали.Объем силоса: 1000л

Материал: нержавеющая сталь

12. Электрическая система управления

Япония «RKC» система контроля температуры

Тайваньский «Delta» инвертор управляет прессовкой, экструдером и гранулированием

Скорость двигателя идеальным индикатором давления в головке и защитной функцией

Система отопления использует швейцарское твердотельное реле «CARLO»Главный источник питания воздушного выключателя «Zhengtai» или Delixi «Navigator» серии для обеспечения безопасности

Надежная система питания.Остальные низковольтные электроприборы являются французскими «SCHNEIDER»Датчик давления и др.Обеспечение связи между хостом и блоком управления.«Кабель Цзяннань» или «Кабель Нянян».

4. Бесплатные запчасти

1. Механические части

№	Название	Кол-во
1	Бочка (открытый, закрытый) обогреватель	1
2	Подогреватель смены экрана	1
3	Головка нагревателя	1
4	Движущийся нож	1
5	Обжимной ремень	1
6	Гидравлический насос + уплотнительное кольцо в форме сердца	1
7	Реверсивный клапан гидравлической станции	1
8	Срезной штифт	1
9	Инструменты для удаления винтов	1
10	Набор инструментов, держатель инструмента	1
11	Ящик для инструментов	1
12	Цилиндрическое уплотнение	1
13	Электромагнитный клапан (DC24V / AC220V)	1

• Электрические части

№	Название	Кол-во
1	Датчик давления	1
2	твердотельное реле	2
3	кнопка	2
4	Стандартная термопара	3
5	Головная термопара	1
6	Ядро быстрого предохранителя	1
7 Наш канал Ютюб: www.youtube.com/c/SPK_video Наш Инстаграм: www.instagram.com/sib_pk.ru Наш Сайт: www.sib-pk.ru	Реле	2
