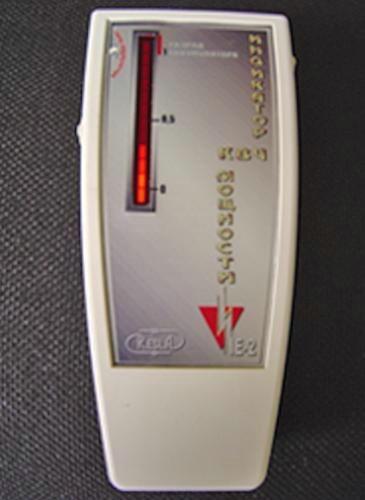

Индикатор КВЧ-излучения

Индикатор предназначен для регистрации наличия мощности у широкого спектра КВЧ приборов типа "Явь", "КВЧ-НД" и других, с уровнем выходной мощности не ниже 10 мкВт в диапазоне частот от 8 до 150ГГц. Прибор рассчитан на эксплуатацию в лабораторных условиях при температуре от + 10 град.С до + 30 град.С и относительной влажности до 80%. Питание осуществляется от двух аккумуляторов АА, напряжением 1,2 В, которые заряжаются без выемки из корпуса автоматическим зарядным устройством, встроенным в прибор. Зарядка осуществляется внешним адаптером постоянного тока INPUT: 110~240VAC, 0.3A,47~63Hz. OUTPUT +12VDC, 0.83A. Краткие характеристики прибора: Чувствительность, измеренная на частоте 42,2ГГц, мкВт, не хуже: 10. Диапазон индицируемой мощности, мВт: I - 0,010-0,1; II - 0,10-1. Питание осуществляется от двух аккумуляторов АА, напряжением 1,2 В, которые заряжаются без выемки из корпуса автоматическим зарядным устройством, встроенным в прибор. Зарядка осуществляется внешним адаптером постоянного тока INPUT: 110~240VAC, 0.3A,47~63Hz. OUTPUT +12VDC, 0.83A. Прибор состоит из пластмассового корпуса и помещенного в него электронного микропроцессорного модуля. линейного светодиодного индикатора и органов управления режимами. В верхней торцевой части корпуса расположен детектор, отмеченный красными концентрическими окружностями, к которому необходимо подводить источник изучаемой КВЧ мощности. На лицевой стороне корпуса расположены кнопки включения ("ON") и выключения("OFF") питания, а также линейный светодиодный индикатор мощности и светодиод "Charge", свечение которого индицирует процесс заряда аккумулятора, а погашение его (при подключенном зарядном устройстве) - завершение зарядки. На правой боковой стороне корпуса расположен переключатель диапазонов 0,010-0,1мВт; 0,10-1мВт и колесо "Level" ручной установки нуля прибора.
