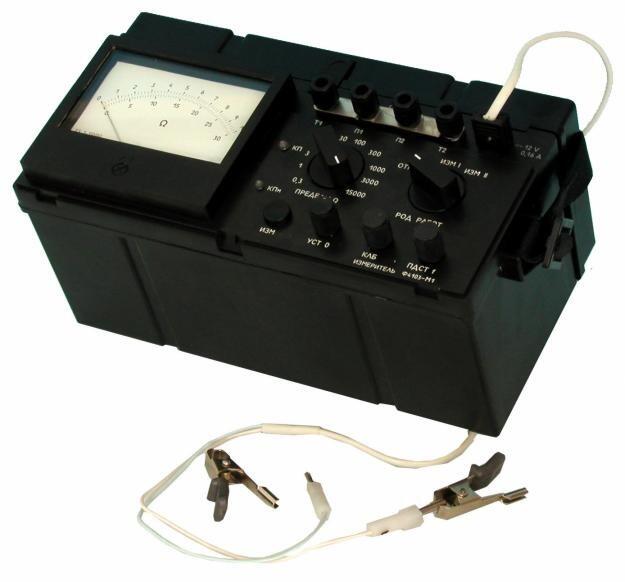

Измеритель сопротивления заземления Ф4103-М1

Измеритель сопротивления заземления Ф4103-М1 Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов). Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей. Класс точности измерительного прибора Ф4103 - 2,5 и 4 (в зависимости от диапазона измерения). Технические характеристики: ПараметрЗначение Диапазон измерений0...15 кОм Частота оперативного тока265...310 Гц Время установления рабочего режимане более 10 секунд Время установления показанийв положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМ II" - не более 30 секунд Электропитаниеот внешнего источника постоянного тока или батарей (R20, RL20) - 9 шт. Габаритные размеры, мм305х125х155 Диапазон измерений0...15 кОм Масса, кг2,2 Условия эксплуатации-25 ... +55 °С Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12 ± 0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.
