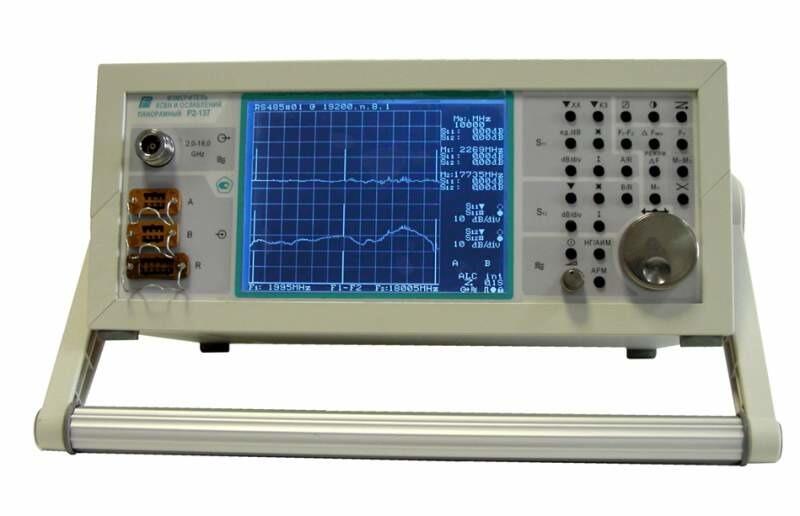

Измерители КСВН панорамные Р2-137, Р2-137/1, Р2-137/2

"Предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств. Прибор позволяет наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ). Заменяют Р2-103, Р2-104, Р2-105, Р2-107, Р2-108, Р2-109 Прибор обеспечивает: -установку границ полосы частот измерения от максимальной, равной диапазону рабочих частот, до минимальной не более 0,5 от Fmax; -панорамное отображение КСВН с длительностью развертки от 0,06 до10,0 сек и индикацию в цифровой форме результата измерения по частотной метке; -панорамное отображение модуля коэффициента передачи и индикацию в цифровой форме результата измерения; -измерение в режиме «ЛИНЗА»; -программирование функций по интерфейсу RS-232 Основные технические характеристики Наименование параметра Значение параметра Диапазон рабочих частот Р2-137 2.0 - 18.0 ГГц Р2-137/1 2.0 - 8.3 ГГц Р2-137/2 8.3 - 18.0 ГГц Измерительные каналы 7/3.04; 3.5/1.52 Диапазон измерения КСВН для канала 7/3.04: 1.03 - 5.0 - до 8.3 ГГц для канала 3.5/1.52 1.05 - 5.0 - свыше 8.3 ГГц Погрешность измерения КСВН + 3К для 1.03<К?2 + 5К для 2<К?5 где К - значение измеряемого КСВН (КстU) Диапазон измерения коэффициента передачи (+30 ? -50) дБ Погрешность измерения коэффициента передачи, дБ + (0.3+0.04|Ах|) Где Ах - измеренное значение коэффициента передачи Точность установки частоты + 1·10-5 Потребляемая мощность, ВА 40 Размер панорамного ЖКИ 120х90 Габаритные размеры 290х129х222 Напряжение сети (220+22) В,(50+1) Гц (115+5.7) В,[(400-12+28)] Гц Масса 7 кг ИЗМЕРИТЕЛЬ КСВН ПАНОРАМНЫЙ Р2-137, Р2-137/1 Измеритель КСВН и ослаблений Р2-137 может быть использован в качестве рабочей меры при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2.0 - 18.0 ГГц с коаксиальным трактом сечением 7/3.04 и 3.5/1.52."
