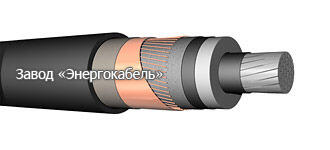

Кабель АПвВ, ПвВ силовой с изоляцией из сшитого полиэтилена

"Область применения АПвВ, ПвВ кабели АПвВ, ПвВ предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10, 20, 35 кВ номинальной частотой 50 Гц для сетей с заземленной изолированной нейтралью; для одиночной прокладки в кабельных сооружениях и производственных помещениях. Технические характеристики АПвВ, ПвВ Рабочее напряжение, кВ 10, 20, 35 Температура окружающей среды при эксплуатации кабеля, °С от -60 до +50 Допустимая температура нагрева жил, °С +90 Допустимый нагрев жил в аварийном режиме, °С +130 Предельно допустимая температура нагрева жил при коротком замыкании, °С +250 Кабели прокладываются при температуре (без предварительного подогрева), °С не ниже -15 Минимальный радиус изгиба, диам. кабеля 15 Конструкция АПвВ, ПвВ Жила - алюминиевая или медная, многопроволочная уплотненная. Экран по жиле-полупроводящий слой из сшитогополиэтилена. Изоляция- сшитый полиэтилен. Экран по изоляции- полупроводящий слой из сшитогополиэтилена. Комбинированныйэкран: слой электропроводящей бумаги или электропроводящей полимерной ленты; экран из медных проволок, поверх которых положена медная лента. Разделительныйслой- из ленты крепированной или кабельнойбумаги. Оболочка -ПВХпластикат. Марка кабеля Номинальное сечение жилы (сечение экрана), мм2 D, мм g, кг/км 10 кВ 20 кВ 35 кВ 10 кВ 20 кВ 35 кВ AL жила Cu жила AL жила Cu жила AL жила Cu жила АПвВ, ПвВ 1х50 (16) 25,3 29,5 35,5 735 1044 908 1217 1199 1509 1х70 (16) 26,8 31,0 37,0 829 1263 1011 1445 1316 1749 1х95 (16) 28,4 32,6 38,6 940 1528 1132 1720 1451 2039 1х120 (16) 30,2 34,4 40,4 1050 1792 1250 1993 1582 2324 1х150 (25) 31,8 36,0 42,0 1251 2179 1461 2389 1805 2734 1х185 (25) 33,6 37,8 43,8 1390 2535 1610 2755 1968 3113 1х240 (25) 35,8 40,0 46,0 1597 3083 1831 3316 2209 3694"
