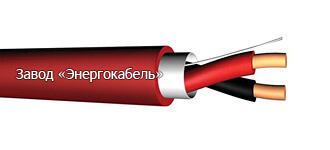

Кабель КПСВЭВнг(А)-LS, КПСВЭВГнг(А)-LS симметричные для систем пожарной сигнализации

Область применения КПСВЭВнг(А)-LS, КПСВЭВГнг(А)-LSПредназначены для монтажа систем пожарной и охранной сигнализации, систем контроля доступа, а также других систем управления, контроля и связи в условиях стационарной прокладки внутри зданий, сооружений при необходимости защиты электрических цепей от влияния внешних электрических полей. Кабели не распространяют горение при групповой прокладке. Класс пожарной опасности кабеля по ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности.» - П1б.8.2.2.2Технические характеристики КПСВЭВнг(А)-LS, КПСВЭВГнг(А)-LS Номинальное напряжение, не более, В 300 Температура окружающей среды при эксплуатации кабеля, ° С от минус 50 до 70 Прокладка и монтаж кабелей без предварительного подогрева производится при температуре &desg;С, не ниже минус 15 Минимальный радиус изгиба при прокладке, не менее где D- фактический наружный диаметр кабеля, мм 10 D Срок службы, не менее 15 лет Конструкция КПСВЭВнг(А)-LS, КПСВЭВГнг(А)-LS Одна или две витые пары с однопроволочными (КПСВЭВнг(А)-LS) или многопроволочными (КПСВЭВ- Гнг(А)-LS) медными токопроводящими жилами номинальным сечением 0,5; 0,75; 1,0; 1,5; 2,5 мм2 с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности в общем экране из алюмофлекса с контактным проводником из медной луженой проволоки. Изолированные жилы имеют отличительную расцветку. Электрические параметры Номинальное сечение жил, мм2 0,5 0,75 1,0 1,5 2,5 Электрическое сопротивление цепи (шлейфа) при 20 °C, не более Ом/км С однопроволочными жилами 72,0 49,0 36,2 24,2 14,8 С многопроволочными жилами 78,0 52,0 39,0 26,6 16,0 Электрическое сопротивление изоляции при 20 °C, не более, Мом х км 100 100 100 100 100 Электрическая емкость пары не более, нф/км 97 103 107 115 128 Коэффициент затухания на частоте 0,8 кГц при 20 ° C, не более дБ/км 1,28 1,05 0,95 0,79 0,65 Габариты и масса кабеля Число пар в кабеле, шт. Сечение, мм2 КПСВЭВнг(А)-LS КПСВЭВГнг(А)-LS Наружный диаметр или диаметр кабеля, мм Расчетная масса 1 км кабеля, кг Наружный диаметр или диаметр кабеля, мм Расчетная масса 1 км кабеля, кг 1 0,5 5,3 36,0 5,6 36,7 2 5,3 х 8,5 60,2 5,6 х 9,0 62,5 1 0,75 5,9 45,3 6,3 46,8 2 5,9 х 9,6 77,7 6,3 х 10,4 80,61 1 1,0 6,4 54,1 6,7 55,4 2 6,4 х 10,6 94,5 6,7 х 11,4 97,7 1 1,5 7,0 69,2 7,5 69,6 2 7,0 х 12,0 123,1 7,5 х 12,8 124,6 1 2,5 8,0 95,2 8,6 97,4 2 8,0 х 13,9 174,1 8,6 х 15,1 179,0
