Кабели с изоляцией из сшитого полиэтилена АПвБШп(г), ПвБШп(г)

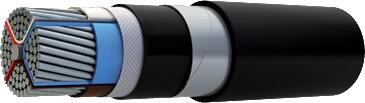

АПвБШп(г), ПвБШп(г) Кабели с изоляцией из силанольносшитого ПЭ, бронированные, с защитным шлангом из полиэтилена, с герметизацией водоблокирующими элементами, на напряжение 1 кВ. ТУ 16.К71-277-98 (Базовый документ — ГОСТ Р53769-2010, ТУ 16-705.499-2010) Аналоги ПвБШп(г) — N2XB2Y, АПвБШп(г) — NA2XB2Y (DIN VDE 0276-603). Конструкция Токопроводящая жила — медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 4-5.. Изоляция — из силанольносшитого полиэтилена. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Скрутка — изолированные жилы кабелей скручены вокруг жгута из водоблокирующих нитей.Поверх сердечника наложена водоблокирующая лента с перекрытием. Внутренняя оболочка — из полиэтилена. Броня — из двух стальных оцинкованных лент. Защитный шланг — из полиэтилена. Применение Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение до 1,0 кВ частоты 50 Гц в сетях с изолированной или заземленной нейтралью. Преимущественная область применения: для прокладки в земле (траншеях) независимо от степени коррозионной активности грунтов и грунтовых вод, за исключением пучинистых и просадочных грунтов. Кабели могут быть проложены в воде через несудоходные водоемы при условии заглубления их в грунт, а также в частично затапливаемых кабельных сооружениях. Технические характеристики Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5 Диапазон температур эксплуатации от -60°С до +50°С Рабочая температура нагрева жил 90°С Максимальная температура нагрева жил при коротком замыкании 250°С Допустимая температура нагрева жил кабелей в режиме перегрузки, не более 130°С Строительная длина кабелей для номин. сечений основных жил устанавливается при заказе Прокладка и монтаж кабелей без предварительного подогрева не ниже -20°С Минимальный радиус изгиба при монтаже 15 наружных диаметров кабелей Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления Срок службы 30 лет
