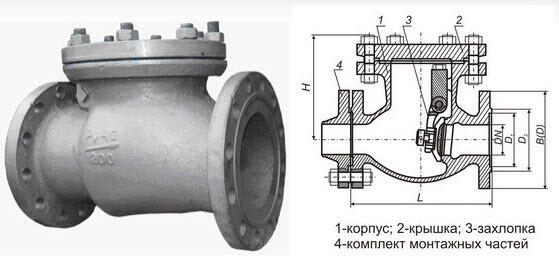

Клапан обратный поворотный 19с53нж

Клапан обратный поворотный 19с53нж Клапаны обратные поворотныес фланцевым присоединением предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. Рабочее положение затворов: на горизонтальном трубопроводе - крышкой вверх; на вертикальном трубопроводе - по направлению стрелки на корпусе вверх. Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе). Затворы по маркам стали могут изготавливаться в следующих материальных исполнениях: из сталей 20Л, 20ГЛ, 09Г2С, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ. Уплотнение затвора - коррозионностойкая сталь. Необходимое материальное исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры. Затворы изготавливаются в климатических исполнениях У1, ХЛ1, УХЛ1 по ГОСТ 15150-69. Затворы соответствуют требованиям ГОСТ 13252-91. Герметичность затвора по ГОСТ 13252-91. Затворы используются для жидких и газообразных сред. Обратные клапаны и их особенности Большинство устройств, которыми оборудуются современные трубопроводные системы, чувствительны к обратному току среды. Если жидкость или газ, перекачиваемые по ним, пойдут в обратном направлении, то это грозит серьезными авариями. Для того, чтобы снизить этот риск, используются такие устройства, как обратные клапаны. Обратные клапаны представляют собой арматуру прямого действия и срабатывают при изменении направления движения потока рабочей среды, перекрывая трубопровод. Таким образом, клапан обратный позволяет защитить оборудование от повреждения и существенно уменьшить течь из системы, если один из ее участков все-таки будет разрушен. При этом они эффективно выполняют свои функции как в аварийных ситуациях, так и в штатных условиях эксплуатации, когда, к примеру, необходимо обезопасить от воздействия обратного тока среды насосы, объединенные в одну линию. Обратные клапаны имеют две разновидности, которые различаются между собой конструкцией запорного узла. Наиболее распространенными являются те, у которых перекрытие рабочей среды осуществляется золотником, плотно прижимающимся к седлу. При нормальных условиях он открыт благодаря давлению, которое оказывает на него перекачиваемая жидкость или газ, но как только направление движения рабочей среды изменяется, золотник закрывается. Клапан обратный такого типа может быть установлен только на горизонтальных участках трубопроводов.
