Клапан перекидной взрывозащищенный

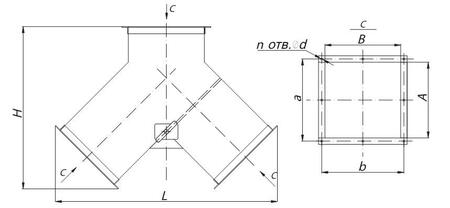

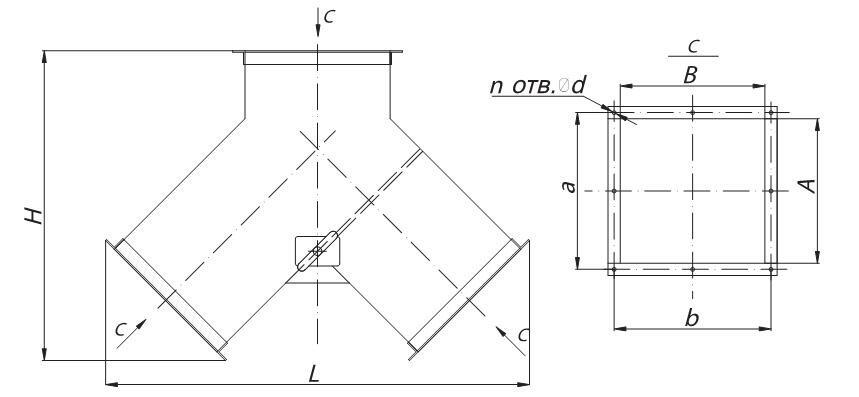

КЛАПАН ПЕРЕКИДНОЙ ВЗРЫВОЗАЩИЩЕННЫЙ АЗЕ 105.000-00 серия 5.904-58 Клапаны перекидные взрывозащищенные предназначены для автоматического подключения в вентиляционную сеть резервного вентилятора при остановке рабочего. Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011-78 и могут устанавливаться во взрывоопасных зонах помещений классов В-1,В-1а и В-1б. Необходимое давление в вентиляционной сети до 150 кгс/м2 , скорость перемещаемой среды 6÷20 м/сек. Клапаны выполнены ЗАО «Циклон» по типовой серии 5.904-58. Клапаны изготавливаются прямоугольного сечения. Конструкция клапана состоит из корпуса, в подшипниках которого на полуосях установлено полотно. Ось вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение по направлению потока. При прекращении движения воздуха в сети рабочего вентилятора и после включения резервного полотно под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора. Указатель, расположенный на торце оси полотна (за пределом корпуса), показывает, какой канал в настоящий момент открыт. Для предотвращения искрообразования, при работе клапана во взрывоопасных средах, детали лопатки, контактирующие при работе с поверхностью корпуса, выполнены из латуни Л63. Остальные детали выполнены из стали марки Ст3. Клапаны перекидные взрывозащищенные устанавливаются в систему воздуховодов с помощью фланцев. Клапаны устанавливаются только на вертикальных участках воздуховодов и в помещениях высотой свыше 3 м. Клапаны перекидные взрывозащищенные не допускается применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха, запыленностью более 100мг/м3, содержащие липкие и волокнистые материалы.
