Клапан расходомер Р-49

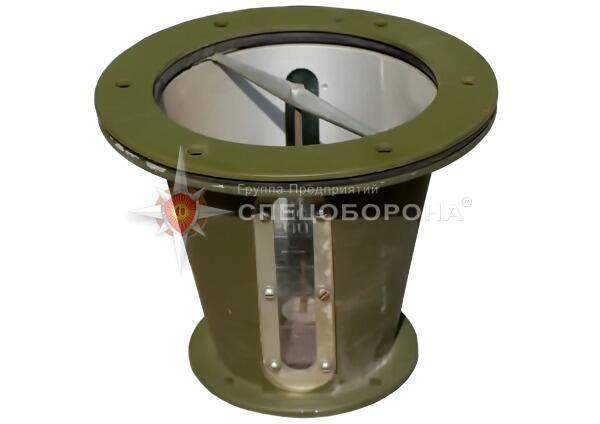

Клапан расходомер Р-49 предназначается для контроля за количеством воздуха, подаваемого вентилятором в помещение. Клапан расходомер Р-49 монтируется на выхлопном патрубке вентилятора и состоит из следующих основных частей: конического корпуса с входным отверстием диаметром 90 мм и выходным отверстием диаметром 150 мм, диска из пластмассы (поплавок); латунной оси; опорных планок. В корпусе имеются два смотровых окна, закрытых прозрачной пластмассой. На пластмассе, которой закрыто одно из окон, нанесены цифры 100, 200 и 300, обозначающие расход воздуха в кубических метрах в час. По положению диска относительно делений определяется количество воздуха, подаваемого в помещение.
