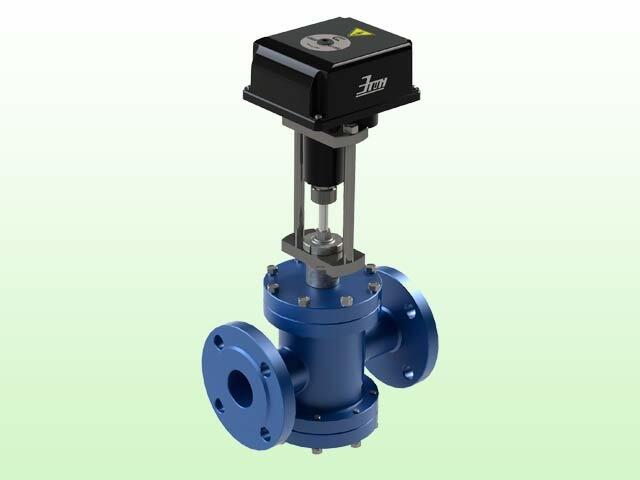

Клапан запорно-регулирующий сварной КЗРНС

Клапан запорно-регулирующий сварной КЗРНС Диаметр: ДУ25-Ду100 Давление: РУ 1.6 МПа Температура теплоносителя: до +200ºС Среда: вода, пар, воздух и прочие среды совместимые с материалами внутренней части корпуса Назначение: Предназначены для регулирования и перекрытия потоков регулируемой среды без абразивных частиц, таких как вода, пар, воздух и прочих сред, совместимых с материалами внутренних частей корпуса. Применяются в качестве регулирующей арматуры в тепловых пунктах, в системах теплоснабжения, водоснабжения и других технологических процессах. Гарантия: 48 месяцев НАЗНАЧЕНИЕ: Предназначены для регулирования и перекрытия потоков регулируемой среды без абразивных частиц, таких как вода, пар, воздух и прочих сред, совместимых с материалами внутренних частей корпуса. Применяются в качестве регулирующей арматуры в тепловых пунктах, в системах теплоснабжения, водоснабжения и других технологических процессах. РЕГУЛИРУЕМАЯ СРЕДА: Вода с температурой до 150ºС, насыщенный и перегретый пар температурой до 200ºС, рабочее давление до 1,6 МПа (16кгс/см2) УСЛОВИЯ ЭКСПЛУАТАЦИИ: УХЛ4 по гост 15150. Температура наружного воздуха от -5ºС до 40ºС. Относительная влажность воздуха до 85% при температуре 25ºС. КОНСТРУКЦИЯ: Клапан снабжён прямоходным электрическим исполнительным механизмом на базе шагового двигателя МЭП-3500. Имеет фланцевое присоединение к трубопроводам. Присоединительные размеры фланцев по ГОСТ12820 на условное давение PN=1,6 МПа (16кгс/см2) для соответствующих номинальных проходов. Затворные части изготавливаются из легированных корозионно-стойких сталей, уплотнение затвора сталь по стали, или в некоторых конструкциях фторопластовое кольцо по стали. Уплотнение штока затвора из фторопласта или термостойкой резины, разъёмных частей корпуса из паронита общего назначения. Общее устройство клапанов показано на рисунке 1, габаритные и установочные размеры на рисунке 2 и приведены в таблице 1. Отличие конструкции клапана КЗРПС-ХХ.Б (25с940нж) от клапана КЗРНС-ХХ/ХХ.Б (25с945нж) состоит в изменении затворной части. Клапан КЗРНС-ХХ/ХХ.Б (25с945нж) имеет односедельную неполнопроходную конструкцию, что позволило повысить герметичность затвора. Клапан КЗРПС-ХХ.Б (25с940нж) имеет двухседельную конструкцию затвора, что позволяет увеличить пропускную способность при тех же габаритных размерах.
