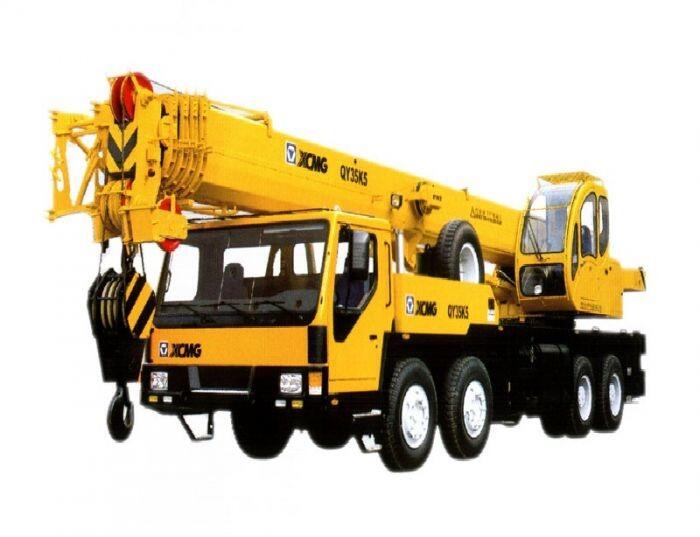

Колесные подъемные краны XCMG QY30K5-I

Колесные подъемные краны XCMG QY35K5-I Параметры размеров Unit Длина×ширина×высота целой машины mm 15600×3000×3850 База mm 1420+2420+1800+1420+1505 Параметры Масса в рабочем состоянии kg 54900 58000 нагрузка валов на вал 1 kg 7500 7500 на вал 2 kg 7500 7500 на вал 3 kg 8300 10000 на вал 4 kg 12000 12500 На вал 5 kg 12000 12500 на вал 6 kg 7600 8000 Силовые параметры Ном. мощность двигателя kW/(r/min) 360/1800 (306/1900) Ном. крутящий момент двигателя N.m/(r/min) 2200/1300 (2010/1200) Ном. скорость оборотов двигателя r/min 1800 (1900) Мин. дорожный просвет mm 310 Параметры движения угол въезда ° 20 Угол съезда ° 14 расстояние торможения (скорость движения 30km/h) m ≤10 Макс. подъемопреодолеваемость % 40 Мин. диаметр поворота m 24 Расход топлива за 100 км. L 70 Основные характеристические параметры t Макс. номинальная общая грузоподъемность m 100 Мин. номинальный рабочий вылет 3 Радиус поворота хвостовой части поворотной плиты Место уравновешивающего груза mm 4200 На месте вспомогательной лебедки mm 4590 Макс. момент подъема Основная стрела kN.m 3450(4m×88t) Самая длинная главная стрела kN.m 1950(24m×7.1t) Самая длинная главная стрела+вспомогательная стрела kN.m 1230(19.2m×6t) Расстояние между выносными опорами (полное выдвижение) Продольное m 7.56 Поперечное m 7.6 Высота подъема может достичь Основная стрела m 13.5 Самая длинная главная стрела m 50.9 Самая длинная главная стрела+вспомогательная стрела m 70.4 Длина стрелы крана Основная стрела Boom length Самая длинная главная стрела m 13.5 Самая длинная главная стрела+вспомогательная стрела m 51 Параметры рабочей скорости m 51+18.1+4 Угол установки вспомогательной стрелы Время изменения вылета стрелы крана ° 0, 15, 30 Подъемная стрела s 75 Время выдвижения стрелы крана Полное выдвижение s 160 Макс. скорость поворота r/min 2 выносная опора/время выдвижения Одинаковое выдвижение/возвращение горизонтальных выносных опор s 25/15 Одинаковое выдвижение/возвращение продольных выносных опор s 45/25 Скорость подъема (одинарный канат, 4-ый слой) Главный подъемный механизм m/min 105 Вспомогательный подъемный механизм m/min 104
