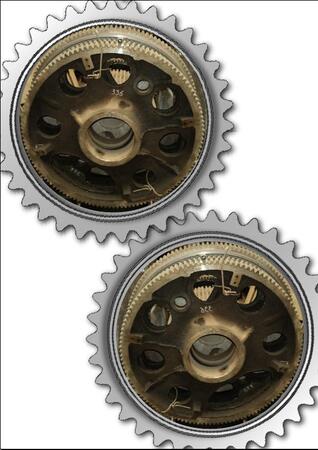

Колесо зубчатое 1080.05.336 (z=122 m=8)! вес 245 кг! габариты ф992/260х125мм!

Колесо зубчатое 1080.05.336 (z=122 m=8)! вес 245 кг! габариты ф992/260х125мм! Зубчатые колеса делят на цилиндрические, конические и червячные. Первые наиболее распространены. Их выполняют одно- и многовенцовыми (блочными). По конфигурации зубчатые колеса делают в виде дисков с гладкими или шлицевыми отверстиями, а также в виде фланцев и валиков (с хвостовиками). У цилиндрических колес зубья выполняют прямыми, спиральными и шевронными, у конических - прямыми, косыми и криволинейными. Слабонагруженные колеса изготавливают из углеродистой стали, чугуна, цветных сплавов, пластмасс (текстолит, капрон и пр.). При большой нагрузке их изготавливают из углеродистых и легированных сталей (45, 40Х, 20Х, 18ХГТ, 35ХМ и др.) и подвергают термической и химико-термической обработке (закалка т. в. ч., цементная и закалка, цианирование, азотирование). Червячные колеса выполняют из бронзы и антифрикционного чугуна. Центральное отверстие и посадочные шейки зубчатых колес и валиков обычно выполняют по 2-му и реже по 1-3-му классам точности. Неперпендикулярность торцов к оси отверстия допускается до 0,1-0,15мкм/мм. Эксцентриситет зубчатого венца относительно посадочных отверстий - не более 0,03-0,05 мм. Точность стальных элементов зубчатых колес выдерживают в пределах 3-5-го классов. Допуски цилиндрических эвольвентных зубчатых передач модулей от 1 до 50 мм регламентированы ГОСТ 1643-56. Из 12 степеней точности в машиностроении в основном применяют 5, 6, 7, 8 и 9-ю степени. ГОСТом установлены требования к кинематической точности зубчатых колес, плавности их работы и контакту зубьев. Допуски на конические зубчатые передачи установлены ГОСТ 3675-56. Заготовки зубчатых колес простой конфигурации диаметром до 50 мм получают резкой проката. Более крупные заготовки в единичном и мелкосерийном производствах получают свободной ковкой. В серийном и массовом производствах заготовки выполняют на молотах в закрытых штампах. Заготовки зубчатых колес с хвостовиками выгодно штамповать на горизонтально-ковочных машинах. Продолжение см. в описании «колесо зубчатое 1080.16.03-2»!
