Коммутатор высокочастотных сигналов Сборка 2161

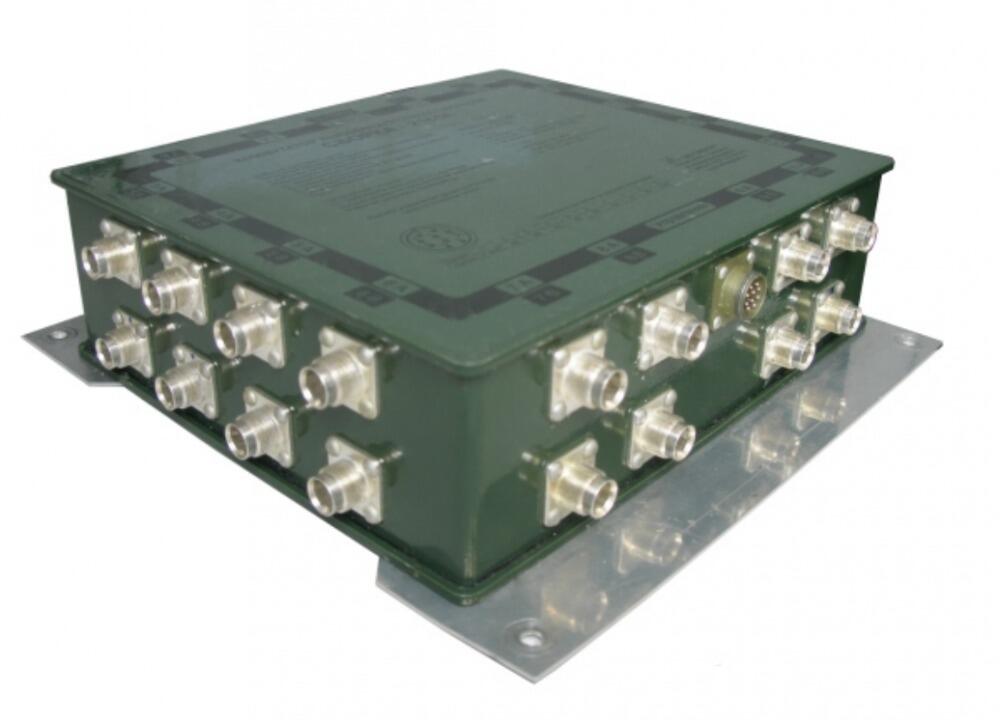

Коммутатор высокочастотных сигналов Сборка 2161 Коммутатор высокочастотных сигналов «Сборка 2161А» предназначен для коммутации высокочастотных сигналов, поступающих с приемных антенн через 50-ти омные кабельные линии. Коммутация высокочастотных сигналов осуществляется от двух групп источников сигналов, по 16 источников в каждой группе, на два приемника сигналов, по одному приемнику на каждую группу. Конструкция коммутатора предусматривает возможность герметичного исполнения. ПРИМЕНЕНИЕ Антенные системы Системы коммутации радиосигналов Стационарные и мобильные комплексы радиоконтроля ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Два коммутатора сигналов 16 входов/1 выход Диапазон рабочих частот 10...2100 МГц. Потери мощности сигнала в открытом канале коммутатора: в диапазоне частот до 1000 МГц не более 2,9 дБ; в диапазоне частот до 2100 МГц не более 4,1 дБ. Переходное затухание сигнала между открытым и любым из закрытых каналов коммутатора: в диапазоне частот до 1000 МГц не менее 30 дБ; в диапазоне частот до 2100 МГц не менее 25 дБ.
