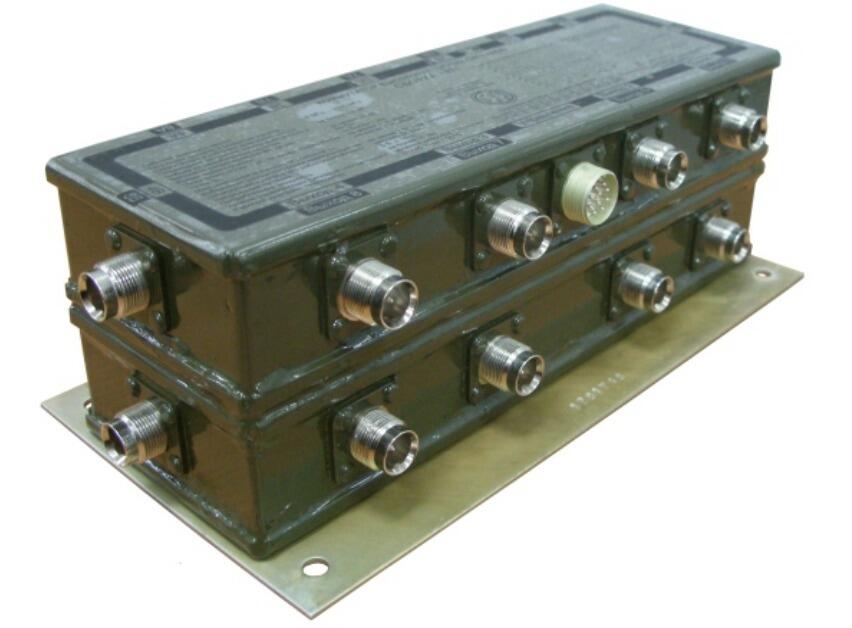

Коммутатор высокочастотных сигналов Сборка 821

Коммутатор высокочастотных сигналов Сборка 821 Коммутатор высокочастотных сигналов "Сборка 821" предназначен для коммутации высокочастотных сигналов, поступающих с приемных антенн через 50-ти омные кабельные линии. Коммутация высокочастотных сигналов осуществляется от восьми групп источников сигналов, по два источника в каждой группе, на восемь приемников сигналов, по одному приемнику на каждую группу. Конструкция коммутатора предусматривает возможность герметичного исполнения. ПРИМЕНЕНИЕ Антенные системы Системы коммутации радиосигналов Стационарные и мобильные комплексы радиоконтроля ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Восемь коммутаторов сигналов 2 входа/1 выход Диапазон рабочих частот 6...2100 МГц Потери мощности сигнала в открытом канале коммутатора: в диапазоне частот до 1000 МГц - не более 1,7 дБ в диапазоне частот до 2000 МГц не более 2,2 дБ Переходное затухание сигнала между открытым и любым из закрытых каналов коммутатора: в диапазоне 10...1000 МГц - не менее 40 дБ в диапазоне 1000...1500 МГц - не менее 35 дБ в диапазоне 1500...2000 МГц - не менее 32 дБ
