Комплекс для ультразвуковой очистки МО-391

Комплекс для ультразвуковой очистки МО-391 предназначен для очистки деталей в машиностроении от СОЖ, пыли, нагаров и других технологических загрязнений в водных растворах технических моющих средств, ополаскивания в воде с барботированием сжатым воздухом и последующей сушки.

Комплекс состоит из ультразвуковой ванны с баком фильтрации и маслосепарации, ванны ополаскивания с системой барботажа, камеры сушки и шкафа управления.

Ультразвуковая ванна представляет собой ёмкость из нержавеющей стали 12Х18Н10Т с тепло- и звукоизоляцией на четырёх регулируемых по высоте опорах. Ванна закрывается откидной крышкой с пневматическим механизмом открывания-закрывания. Ультразвуковые излучатели общей мощностью 6 кВт расположены на двух противоположных боковых стенках ёмкости. Температура в ванне поддерживается автоматически с помощью ТЭНов из нержавеющей стали. Уровень моющего раствора контролируется датчиками уровня.

Система фильтрации и маслосепарации находится в отдельном баке, состоящем из нескольких отсеков, в которых размещены сетчатый фильтр в виде корзинки, гравитационный маслосепаратор и дисковый скиммер для удаления накопившейся в баке масляной плёнки. Моющий раствор с помощью насоса непрерывно перемещается по следующему кругу: ультразвуковая ванна — запруда перелива — насос — сетчатый фильтр для шлама — гравитационный маслосепаратор со скиммером — ультразвуковая ванна.

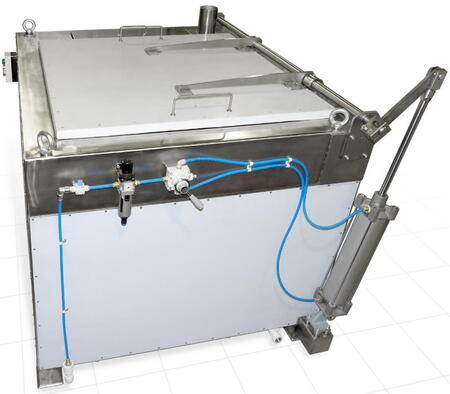

Ванна ополаскивания оснащена системой барботирования моющего раствора, состоящей из барботёра, расположенного на дне рабочей емкости, фильтра регулятора и электромагнитного клапана. Конструкция сходна с ультразвуковой ванной: ёмкость из нержавеющей стали с тепло- и звукоизоляцией на регулируемых опорах, крышка с пневматическим механизмом, ТЭНы, контроль температуры и уровня жидкости.

Камера сушки оснащена системой нагрева и фильтрации воздуха. Как и ванны, камера выполнена из нержавеющей стали с тепло- и звукоизоляцией на регулируемых опорах, крышка с пневматическим механизмом. Температура воздуха контролируется датчиком. Для сбора и слива конденсата предусмотрено фальш-дно с патрубком для подсоединения к канализации. Пары отводятся в цеховую систему вентиляции через патрубок вытяжки.

В комплект поставки входят три корзины для очищаемых изделий, в которых изделия помещаются в ванны и камеру сушки и перемещаются между ними.

Управление комплексом построено на базе промышленного контроллера ОВЕН ПЛК73. Ультразвуковые генераторы и управляющие схемы размещены в общем шкафу управления.
