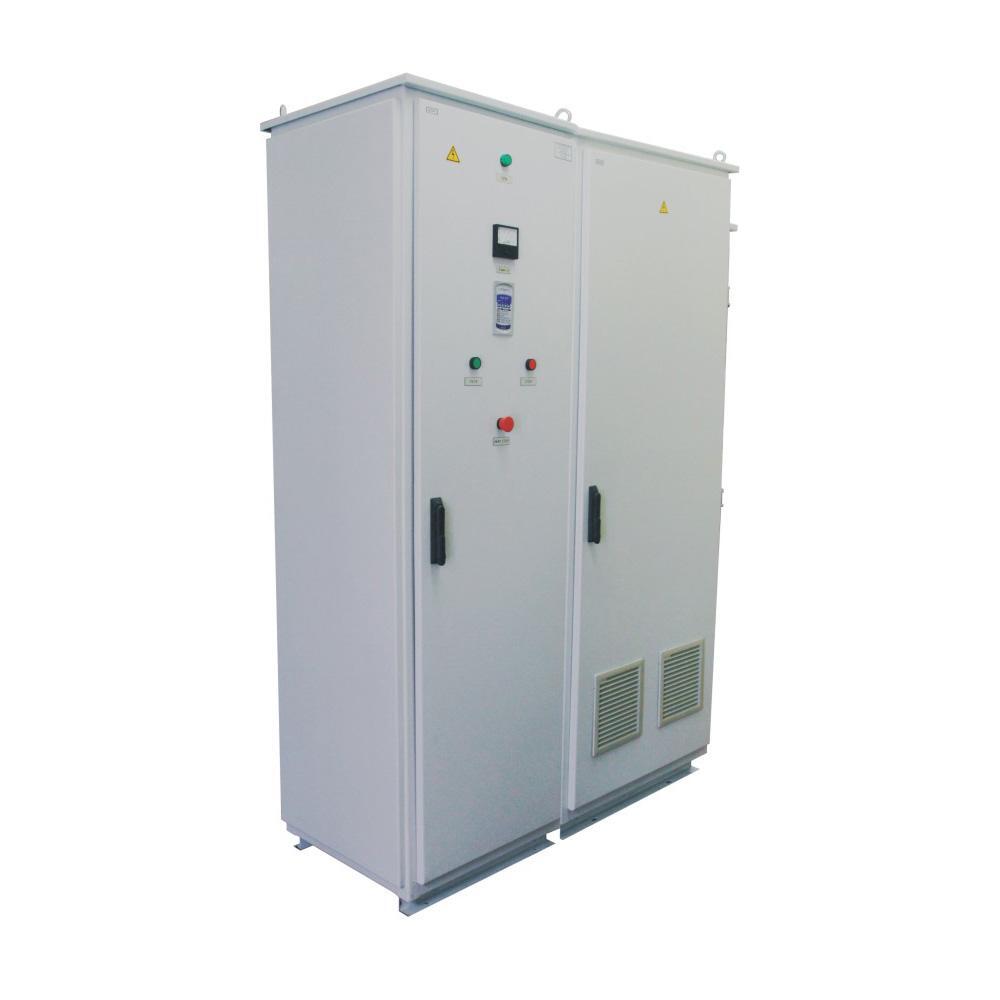

Комплектное устройства реостатного пуска КПУФ

Устройства КПУФ предназначены для тяжелого пуска асинхронных электродвигателей с фазным ротором. Предназначены для работы в длительном режиме и в повторно-кратковременных и циклических режимах работы S1-S4 по ГОСТ 183-745 с частотой пусков до 60 в час с ПВ 40%.

КПУФ ОСОБЕННОСТИ ИСПОЛНЕНИЯ:

• Устройство КПУФ обеспечивает регулируемый пуск электродвигателя на пусковых резисторах при помощи тиристорного коммутатора в цепи ротора с плавным регулированием пускового тока тиристорным выпрямителем.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Плавный пуск электродвигателя с регулированием скорости и тока ротора электродвигателя, - пусковой момент до 2*Мном,
• Время пуска в диапазоне от 2 до 60 секунд,
• Защиту двигателя со стороны ротора,
• Шунтирование ротора двигателя по окончании пуска контактором,
• Работу на пониженной скорости (0,2*Nном, при уменьшении мощности нагрузки).
• Выдача команд на подключение статора и включение контактора закоротки ротора
• Контроль токов статора, защиты по току статора (для низковольтных АДФР)
• Закоротку ротора двигателя после окончания пуска контактором;
• Аварийный останов двигателя;
• Управление с ЖКИ пульта управления на двери шкафа, контактами с клеммника внешних подключений, дистанционное по последовательному каналу RS-485
  с протоколом MODBUS.

УСТРОЙСТВО ИМЕЕТ ЗАЩИТЫ:

• От перегрузки двигателя при работе;
• От перегрева тиристоров;
• Максимально-токовая от коротких замыканий;
• От затяжки пуска;
• От перенапряжений со стороны ротора двигателя;
• Отклонение сетевого напряжения +15% -20% с блокировкой работы +10%,-15%.
• От несимметрии фаз ротора двигателя.
