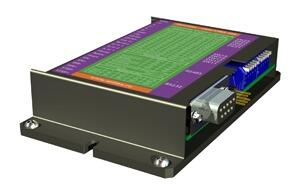

Контроллер шагового двигателя OSM-17RA

Контроллер шагового двигателя OSM-17RA предназначен для управления двигателями небольшой мощности. Блок работает с 4-, 6-, 8-ми выводными шаговыми двигателями с максимальным током обмоток до 1.7 А. Контроллер реализует несколько режимов работы. Это позволяет использовать его для различных целей, начиная от применения в координатных станках с ЧПУ, и заканчивая работой в составе сети на основе протокола Modbus. Устройство может работать автономно, по записанной в него программе, управляться стандартными логическими сигналами «ШАГ», «НАПРАВЛЕНИЕ» и «РАЗРЕШЕНИЕ», работать в автоматическом режиме, вращая двигатель со скорость, заданной потенциометром, а также управляться в режиме реального времени по последовательному порту. Наличие двух последовательных интерфейсов RS-232 и RS-485 значительно расширяет спектр применения устройств. Также вы можете объединить несколько устройств в сеть, управляя контроллерами по общей шине данных (дифференциальной паре) с помощью универсального промышленного протокола Modbus. Это позволяет использовать данные контроллеры для создания технологических линий с распределённым управлением. Основные отличительные особенности контроллера: поддержка протокола Modbus: установка скорости, ускорения, режима дробления шага, величины перемещения, направления движения шагового двигателя; микрошаг до 1/16; наличие встроенной энергонезависимой памяти; функция поиска начального положения; автоматическое переключение направления вращения двигателя при поступлении сигнала от датчика реверса; три оптоизолированных входа, пять неизолированных входов; один изолированный выход для подачи сигналов внешним устройствам. Загрузить полное описание контроллера и соответствующее программное обеспечение можно на официальном сайте компании «Онитекс». Программное обеспечение: Программа OSM Update предназначена для обновления программного обеспечения контроллеров OSM. Для использования программы OSM Update необходимо скачать новую версию прошивки устройства и следовать инструкции по эксплуатации. Программа Modbus Terminal предназначена для отладки устройств, работающих по протоколу Modbus RTU. В первую очередь программа ориентирована на устройства серии OSM RA, но может быть использована и для других устройств с поддержкой Modbus. Комплект разработчика OSM SDK предназначен для программистов, разрабатывающих системы управления шаговыми приводами с использованием контроллеров Onitex. Данный набор разработчика содержит в себе все необходимое для работы с последовательными портами, протоколом Modbus, протоколом OSM ASCII, а также примеры применения и документацию.
