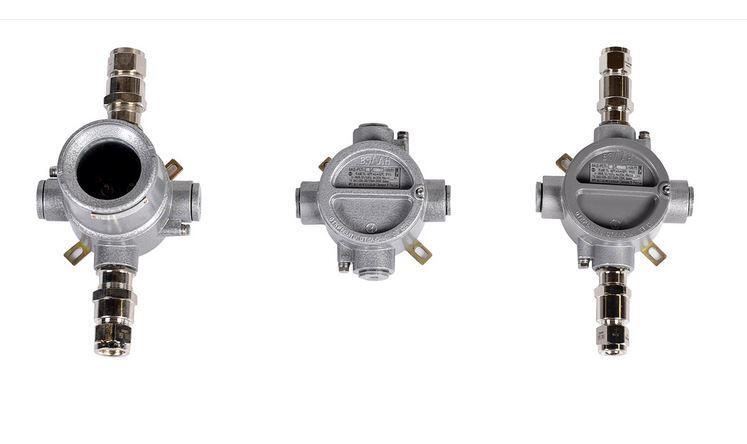

Коробка взрывозащищенная распределительная для осветительного оборудования ВАД-РСП

Назначение

Используется в качестве распределительной коробки и/или элемента крепления для осветительного оборудования, устанавливаемого во взрывоопасных зонах. В коробках с окном имеется возможность размещения внутри видеокамеры, микроволнового датчика движения, датчика освещенности или другого оборудования.

Особенности

• Конструкция коробки удобна для транзитной прокладки кабеля.
• Малые габариты и вес.
• Удобный и быстрый доступ к клеммным зажимам.
• Возможность изготовления с окном.
• Различные материалы изготовления: алюминиевый сплав, чугун, нержавеющая сталь.
• При изготовлении из нержавеющей стали возможность комплектации пятым кабельным вводом, закрепленным на крышке.

Конструкция

Корпус изготавливается из нержавеющей стали, алюминиевого сплава, чугуна. Корпус (кроме корпуса из нержавеющей стали) покрыт порошковой краской. Нержавеющая сталь может быть AISI304 или AISI316 по выбору заказчика.

Коробка имеет несколько типов корпуса:

• ВАД-РСП-A, B, C, D, E, Н: круглый корпус с патрубками с внутренней резьбой для установки кабельных вводов. Резьбы могут быть: М20х1,5 или G1/2 или К1/2, М25х1,5 или G3/4 или К3/4, М32х1,5 или G1 или К1. Есть возможность установки окна диаметром 60мм в коробку из алюминиевого или цинкового сплава.
• ВАД-РСП-F и G: от круглого корпуса отходят три патрубка с внутренней резьбой. Два патрубка смещены от центра в сторону планки для крепления коробки на плоской поверхности, для облегчения транзитной прокладки кабеля. Третий патрубок имеет стопорный винт, используемый для предотвращения скручивания присоединяемой трубы или переходной муфты. В коробке ВАД-РСП-F два отверстия под кабельные вводы могут быть с резьбой: М20х1,5 или G1/2 или К1/2, М25х1,5 или G3/4 или К3/4, М32х1,5 или G1 или К1. Одно отверстие под трубу имеет резьбу М25х1,5. В коробке ВАД-РСП-G два отверстия под кабельные вводы имеют резьбу М25х1,5, одно отверстие под трубу имеет резьбу М25х1,5.

Внутри корпуса установлены клеммные зажимы.

Внутри и снаружи коробки установлены винты заземления.

Крышка коробки крепится на корпусе с помощью резьбы.

При изготовлении коробки с окном коробка комплектуется светопропускающим элементом с высокой прозрачностью и прочностью.

Коробки F и G используются как составные части крепления светильников.

Комплектность поставки

Коробки ВАД-РСП- A, B, C, D, E из алюминиевого сплава, коробки ВАД-РСП-F и ВАД-РСП-G, если в обозначении не указываются кабельные вводы, а указывается резьба, по умолчанию комплектуются заглушками. Коробки ВАД-РСП-D, H из нержавеющей стали по умолчанию комплектуются кабельными вводами для небронированного кабеля, типоразмера, указанного в обозначении.
