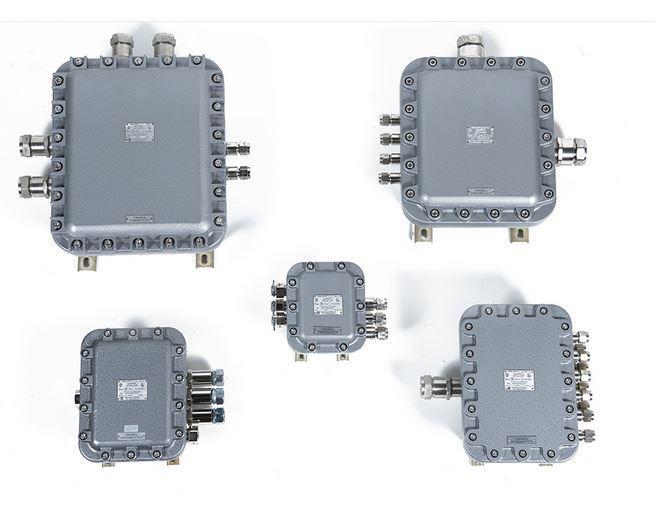

Коробки зажимов КЗВА-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслей промышленности, а также рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

• 16 габаритов корпуса.
• Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
• Возможность подведения кабеля диаметром от 5 до 112 мм.
• Невыпадающий крепеж из нержавеющей стали.
• При указании маркировки взрывозащиты 1Ex d IIC T6 (T5/T4/T3) Gb X запрещается использовать коробку зажимов во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью невыпадающего крепежа. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN - рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.
