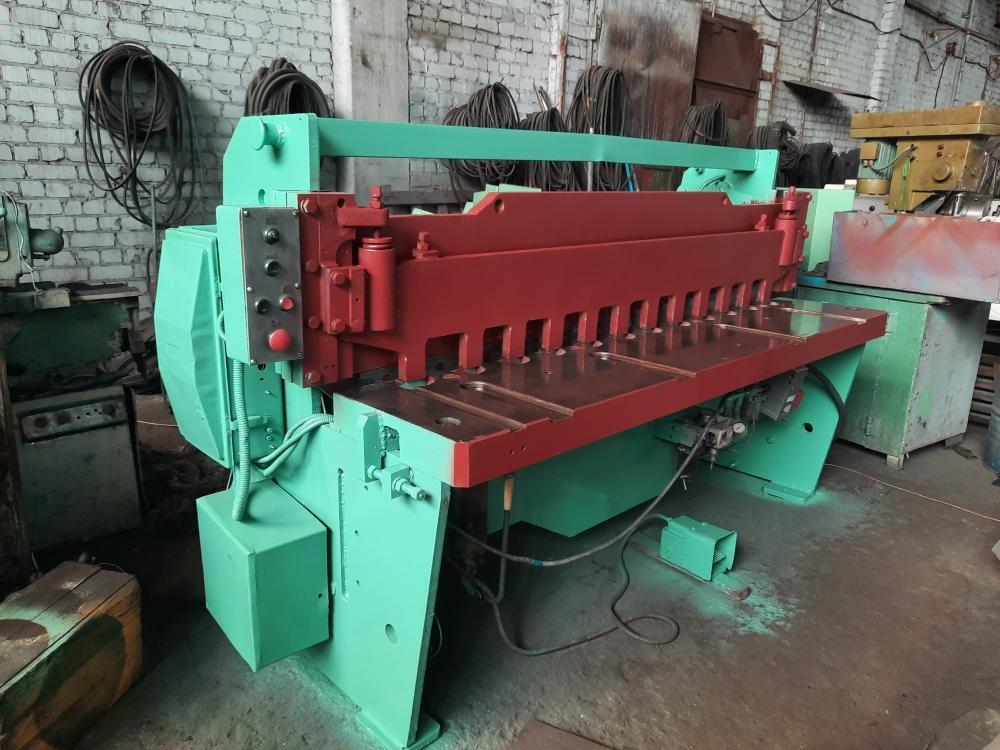

Кривошипные листовые ножницы с наклонным ножом НД3318Г

Кривошипные листовые ножницы с наклонным ножом НД3318Г предназначены для резки листового металла с пределом прочности 500 МПа и с наибольшими размерами поперечного сечения 6,3х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Наибольшие размеры разрезаемого металла с временным сопротивлением 500 МПа (50 кгс/мм 2), мм:

толщина 6,3

ширина 2000

Частота ходов ножа, мин-1:

холостых 50 при резке наибольших размеров разрезаемого металла 25

Угол наклона подвижного ножа, град. 1°30

Наибольшая ширина полосы отрезаемой по заднему упору, мм 940

Габаритные размеры ножниц:

длина, мм 2100

ширина, мм 1635

высота, мм 1550

Высота от уровня пола до верхней кромки нижнего ножа, мм 600

Масса ножниц, кг 4490

Расход сжатого воздуха за одно включение, л 0,25

Род тока питающей сети 3-х ф.

Частота тока, Гц 50

Напряжение, В 380

Количество электродвигателей 1

Род тока электропривода ножниц 3-х ф.

Напряжение цепи управления (перем.), В 36

Напряжение цепи управления (пост.), В 24

Количество точек освещения 3

Электродвигатель главного привода:

тип АОС2-51-4 мощность, кВт 9,4 частота вращения, мин-1 1350
