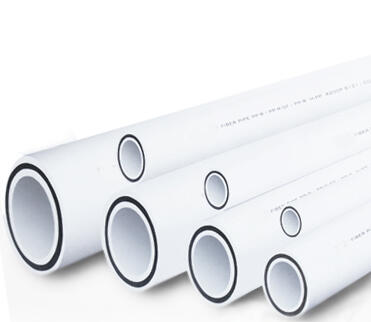

Линия для производства 3 Слойных Водопроводных труб ПП D20/63

Линия для производства 3 Слойных Водопроводных труб ПП D20/63

Коммерческое предложение на поставку

Экструзионной линии для производства 3 Слойных Водопроводных труб ПП D20/63

Таблица стандартной конфигурации оборудования

№Название Количество

1 Сушилка на 100 л-2 комплекта

2 200л вакуумный питателей-2 комплекта

3 Одношнековый экструдер 65/33-1 комплект

4 Одношнековый экструдер 45/33-1 комплект

5 20-63 форма 1 комплект-1 комплект

6 Вакуумный ящик 8 м-1 комплект

7 Распылитель на 6 м-1 комплект

8 Станок для резки-1 комплект

9 Стеллаж для штабелирования 5 м-1 комплект

10 Струйный принтер-1 комплект.

1 Одношнековый экструдер, модель: J H S — 6 5 /3 3

Мощность двигателя: 45 кВт двигатель переменного тока

Контроль частоты : Тайваньский инвертор TECO

Редуктор : детали шестерни и вала с использованием высокопрочных

шестерен из легированной стали путем науглероживания, закалки,

механической обработки и шлифования. Точность передачи — уровень ISO6.

Твердость поверхности зуба — HRC56-62. Основные стандартные детали, такие как подшипники и сальники, являются высококачественными фирменными изделиями. Вся машина в целом имеет характеристики высокой мощности, компактной конструкции, стабильной передачи, низкого уровня шума и высокой эффективности.

Диаметр винта : 6 5 мм

Соотношение длины к диаметру : 3 3 : 1

Структура : новая и эффективная

Структура : новая и эффективная

Адаптер для наконечника 1

Температура плавления термоэлектрической муфты1

Зона нагрева 4

Зона нагрева ствола : литой алюминиевый нагреватель 4

Максимальное количество экструзии :. 1 2 0 кг / ч

Автоматическая подача и сушилка

Шкаф электрического управления

2 Одношнековый экструдер, модель: J H S — 4 5 /3 3

Мощность двигателя: двигатель переменного тока 22 кВт

Контроль частоты : Тайваньский инвертор TECO

Редуктор : детали шестерни и вала с использованием высокопрочных шестерен из легированной стали путем науглероживания, закалки, механической обработки и шлифования. Уровень точности шестерни ISO6. Твердость поверхности зуба — HRC56-62. Подшипники вала, сальники и другие детали являются основными критериями для качественной продукции бренда, машина имеет высокую мощность, компактную конструкцию, стабильную трансмиссию, низкий уровень шума, высокую эффективность.

Диаметр винта : 4 5 мм

Соотношение длины к диаметру : 3 3 : 1

Структура : новая и эффективная

Материал : 38CrMoALA

Ствол : секция принудительной подачи с водяным охлаждением

Адаптер для наконечника

Температура плавления термоэлектрической муфты

Зона нагрева

Зона нагрева ствола : литой алюминиевый нагреватель

Зона охлаждения ствола : вентиляторное охлаждение

Площадь адаптера матрицы

Зона нагрева матрицы

Максимальное количество экструзии :. 5 0 кг / ч

Автоматическая подача и сушилка

Шкаф электрического управления

3 Головка для совместной экструзии

Соэкструзия с функцией производства цветной полосы P P трубчатый элемент

Применимый диаметр трубы: Φ 2 0 мм -Φ 63 мм

После формованной основы из стали, закаленной поверхностью потока, материал, контактирующий с материалом, чрезмерная полировка и обработка поверхности

Количество зон нагрева 3 шт

Тепловая мощность: около 5 кВт

Штамповые и стержневые формы для труб различного диаметра

Φ 2 0 мм, Φ 25 мм, Φ 32 мм, Φ 40 мм, Φ 50 мм, Φ 63 мм

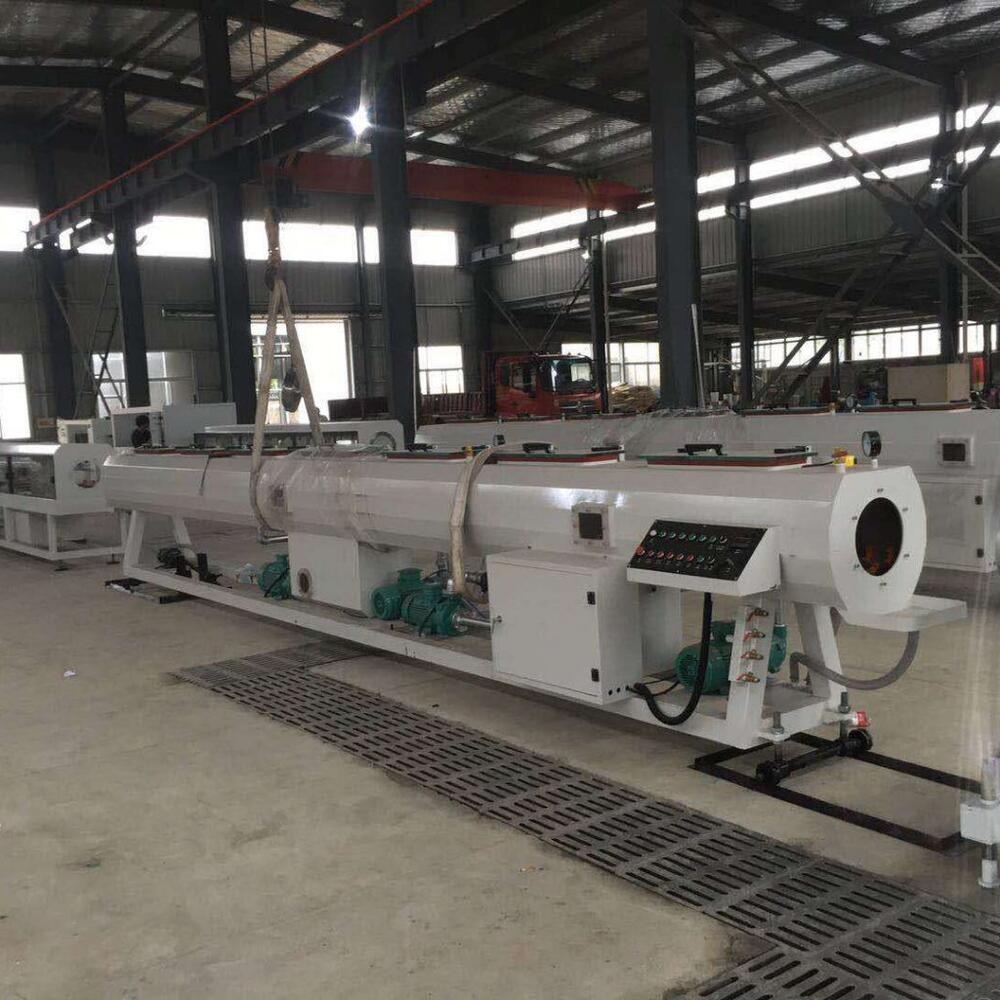

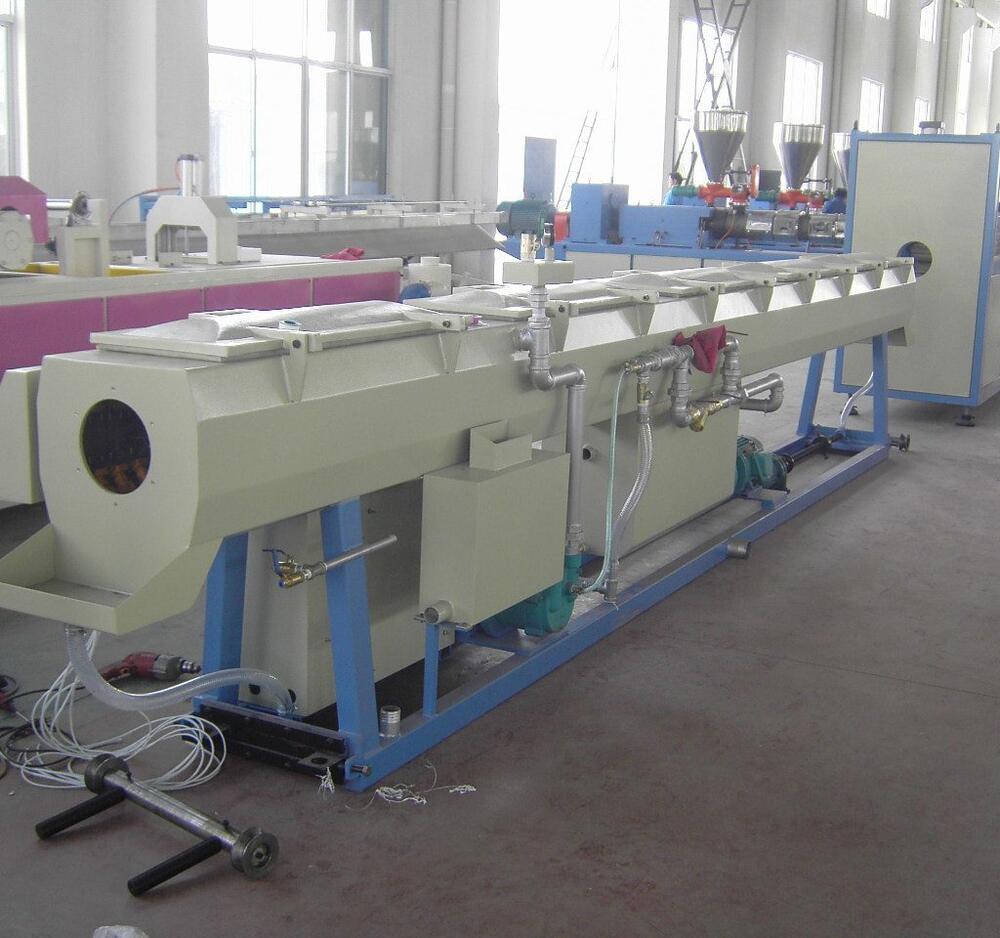

4 Блок калибровки вакуума Ⅰ

Применимый диаметр трубы: Φ 2 0 мм -Φ 63 мм

Длина вакуумного ящика: 80 00 мм

Общая длина: 8 000 мм

Мощность вакуумного насоса: 3 кВт × 1 единица , 4kw × 1 единица

Мощность насоса: 4 кВт × 1 единица , 5.5kw × 1 единица

Мобильное устройство регулировки

Калибровочная втулка , подходящая для трубы из ПП

Φ 2 0 мм, Φ 25 мм, Φ 32 мм, Φ 40 мм, Φ 50 мм, Φ 63 мм

Устройство уплотнения : уплотнительная резина

Φ 2 0 мм, Φ 25 мм, Φ 32 мм, Φ 40 мм, Φ 50 мм, Φ 63 мм

5 Бак для охлаждающей воды для распыления

Подходит с диаметром: 2 0 мм — 63 мм

Длина резервуара для воды: 60 00 мм

Мощность насоса: 5,5 кВт

Регулятор температуры воды

водяной фильтр

6 Digital StillCamera

Гусеничный трактор, модель: 63

Тяговый двигатель мощность: . 1 . . 1 кВт * 2

Количество гусеничных машин : два гусеничных тяги

Тип пути регулировки гусеницы ; пневматическое прижимное устройство

Натяжение скорость линии: 0,6 — 1. 2 м / мин

Эффективная длина тяги: 1 5 00 mm

Максимальная сила тяги: 2 000 Н

Диапазон диаметров тяговых труб: Φ 2 0 мм -Φ 63 мм

7 Устройство без чипа для резки , модель: 63

Скорость резания : ≤20 раз / мин

Революция мощность: 0 . 37 [ кВт

Применимый диапазон диаметров трубы: Φ 2 0 мм -Φ 63 мм

8 Оборотная стойка

Длина трубки поворота рамы : 5 000 mm

Авто флип
