Малогабаритные трансформаторы тока на печатную плату

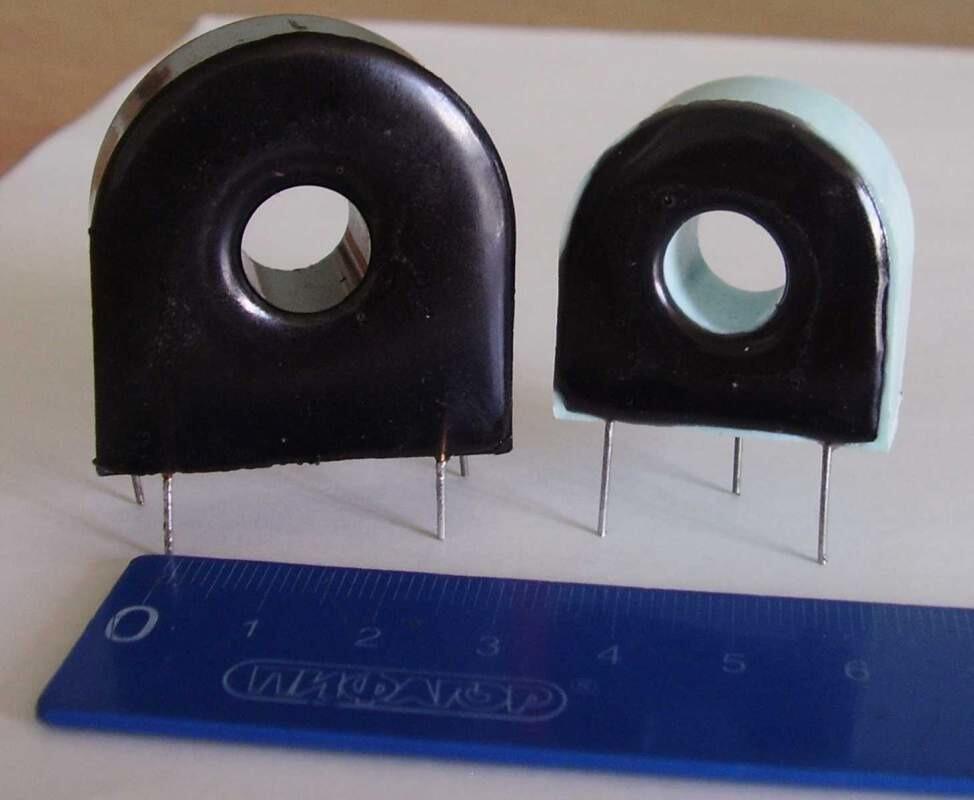

Токовые трансформаторы (измерительные трансформаторы тока) для монтажа на печатную плату предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику во всем диапазоне входных токов. Имеют неравномерность 0.1,0.2,0.5,1.0% и диапазон рабочих токов до 250А Внутреннее отверстие трансформаторов тока имеет диаметр 11 мм. Модели представлены трансформаторами на нанокристаллических и аморфных сплавах для работы с высокой точностью на низкоомную нагрузку, а также на эл. технической стали с меньшей точностью, но для работы на высокоомную нагрузку: Для заказа доступны модели в корпусе 03 (на фото справа) и корпусе10 (на фото слева): Модели в корпусе 03 (посадка = 1025 и 1030 TALEMA) представлены: Т03-90А-00-З/0 , неравномерность 0,3%, до 90А, коэфф. трансформации 1:3000 Т03АС-30А-00-З/0, неравномерность 0,1%, до 30А, коэфф. трансформации 1:3000 Т03ДС-60А-00-З/0, неравномерность 1.5% до 60А, коэфф. трансформации 1:3000 (DC иммунитет) Т03ДС0-50А-00-З/0 неравномерность 1% до 60А, коэфф. трансформации 1:3000 (DC иммунитет) ТТ26-100А-00(1:1000) неравномерность 1%, до 100А, коэфф. трансформации 1:1000 Модели в корпусе 10 представлены: Т10-130А-00-З/0 , неравномерность 0,6%, до 130А, коэфф. трансформации 1:3000 Т10АС-50А-00-З/0, неравномерность 0,2%, до 50А, коэфф. трансформации 1:3000 Т10ДС-90А-00-З/0, неравномерность 2.5% до 90А, коэфф. трансформации 1:3000 (DC иммунитет) Т03ДС0-55А-00-З/0 неравномерность 1% до 55А, коэфф. трансформации 1:3000 (DC иммунитет) ТТ30-60А-00(1:1000) -ТТ30-160А -00 (1:2000) неравномерность 1%-2%, до 60-160А, коэфф. трансформации 1:1000 и 1:2000 Токовые трансформаторы могут применяться в устройствах измерения, контроля, защиты и управления, при этом трансформаторы с индексами ДС и ДС0 сохраняют работоспособность при постоянном подмагничивании, т.к.. построены на базе сердечников на аморфных сплавах с распределенным зазором. Рабочие частоты для трансформаторов Т03,Т03ДС,Т10,Т10ДС - до 1кГц, Т03АС,Т03ДС0,Т10АС,Т10ДС0 - до 20 кГц, ТТ26 и ТТ30 -до 100 Гц. Возможен расчет и изготовление трансформаторов по индивидуальным требованиям. Коэффициент передачи трансформаторов может быть изменен от 1:1000 до 1:3000, возможно выполнение трансформаторов со встроенным витком (2....10:3000) для работы с высокой точностью на малых (единицы ампер) токах. При заказе трансформаторов просьба учитывать, что стоимость минимального заказа для безналичных расчетов - 1000 руб. Оптовая цена (от 5 тыс шт/мес) трансформаторов существенно разнится по моделям и составляет от 62 до 115 руб/шт. Осуществляем доставка в любую точку РФ транспортными компаниями Автотрейдинг, ПЭК, Деловые линии, курьерскими службами. Время и стоимость доставки просьба уточнять на сайтах соответствующих грузоперевозчиков. Оплата доставки - при получении. Сдача на склады транспортных компаний и вызов курьера - бесплатно.
