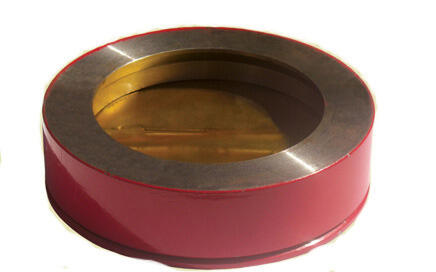

Мембранное перекрывающее устройство «МПУ»

Мембранное устройства «МПУ»состоит из корпуса, подвижных ножей, крепления для мембраны и самой мембраны, выполненной из материалов, которые при ее разрыве подвижными ножами не образуют отдельных самостоятельных фрагментов, способных перемещаться с потоком жидкости и пены. Конструкция мембранного устройства «МПУ» предусматривает межфланцевую установку, которая обеспечивает дополнительную герметизацию мембраны. При срабатывании стационарной системы пожаротушения пена от насосной установки по пенопроводу с рабочим давлением и расходом подается во внутреннюю полость «МПУ». Под действием давления пены подвижные ножи поворачиваются относительно оси шарнира и прорезают мембрану и пена поступает в трубопровод к пенораспределяющим устройствам внутри резервуара. По окончании процесса тушения пожара необходимо заменить мембрану. «МПУ» может эксплуатироваться в установках во взрывоопасных зонах класса В-1г с параметрами возможных взрывоопасных смесей нефти и нефтепродуктов с воздухом категории IIА с пенообразователями любого типа. По устойчивости к климатическим воздействиям «МПУ» соответствует исполнениям У, ХЛ, УХЛ, Т, ОМ по ГОСТ 15150-69, в пределах температур от -50°С до +50°С. Назначение: Мембранное перекрывающее устройство «МПУ» предназначено для предохранения проникновения нефтепродуктов и их взрывоопасных газо- и паровоздушных смесей в сухотрубы стационарных систем тушения пожаров, гарантированного удержания давления столба нефти или нефтепродуктов со стороны резервуара. Технические характеристики: Модель МПУ-50 МПУ-80 МПУ-100 МПУ-150 МПУ-200 МПУ-250 МПУ-300 MAX давление (противодавление) столба нефтепродуктов со стороны резервуара: 0,3МПа Перепад давления разрыва: 0,05МПа Диаметр условного прохода фланцевого соединения, в разъеме которого устанавливается «МПУ», мм 60 92 110 161 222 273 326 Габариты (D x L), мм 100x45 130x45 158x37 215x49 270x50 320x45 370x45 Масса не более, кг 1,6 2,1 5,2 9,3 11,5 13 14 Материалы изготовления: Климатическое исполнение У - ст. 20 с антикоррозийным покрытием; Климатическое исполнение ХЛ, УХЛ - ст. 09Г2С с антикоррозийным покрытием; Климатическое исполнение Т, ОМ - нержавеющая сталь.
