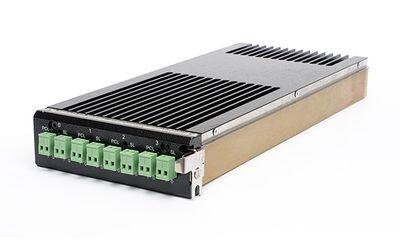

Модуль гальванической развязки полевой сети CORNET 3239

Модуль гальванической развязки полевой сети CORNET 3239 Модуль гальванической развязки полевой сети CORNET®3239 (ГР 3239) применяется в составе устройства гальванической развязки или диагностического контроллера на основе крейтов 3701, 3702 или аналогичных и предназначен для: гальванической развязки четырех линий питания и управления (PCL) и четырех линий сигнала (SL) от общего провода источника питания; питания выносных модулей и трансляции в них управляющих сигналов; приема и преобразования аналоговых и цифровых сигналов, передаваемых выносными модулями. Модуль содержит следующие составные части: преобразователи напряжения - для преобразования постоянного напряжения в переменное частотой 80/40 кГц и для гальванической развязки линий PCL с помощью трансформатора TPCLот общего провода; преобразователи ток - напряжение - для преобразования тока линий SL в напряжение; преобразователи с гальванической развязкой напряжения в ток - для гальванической развязки линий SL с помощью трансформатора TSLот общего провода и для преобразования напряжения в ток; барьеры искрозащиты - для обеспечения искробезопасных токов и напряжений на линиях PCL и на SL. Модуль ГР 3239 имеет маркировку взрывозащиты «[Exia]IIС в комплекте системы КОМПАКС®» в соответствии с ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99 и эксплуатируется вне взрывоопасных зон. Модуль ГР 3239 в составе контроллера имеет степень защиты от пыли и воды IP40 в соответствии с ГОСТ 14254-96. Климатическое исполнение превосходит требования УХЛ4 в соответствии с ГОСТ 15150-69. Читать далее:http://www.dynamics.ru/products/controllers-moduls-sensors/modul-3239/#ixzz2cOWxXV5f
