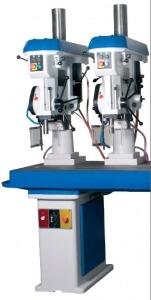

Настольно-сверлильный станок VR 4/20 B

Первоначальная серия сверлильных станков, т. наз. славоницкая, представлена станками VS32B и станками серии 20, т.е. V20B-настольное исполнение, VS20B-колонное исполнение и VR4/20B - комплект четырёх сверлильных станков на общем столе (рядное исполнение). Общим признаком этих станков является их эксплуатационная надёжность, жёсткость конструкции, ступенчатое изменение оборотов с ручной и машинной подачей. Все они предназначены для сверления, развёртывания и нарезки резьбы с реверсивной головкой при штучном и серийном производстве. Конструкция образована чугунной основой, из которой выходит стальная колонна с закрепленной шпиндельной головкой с возможностью вращения, а у колонного исполнения - консоль со столом. Шпиндельная головка, а у колонного исполнения и консоль, настраивается по вертикали и вращается на 360 градусов вокруг колонны. Привод коробки скоростей выполнен клиновидным ремнем от электродвигателя с возможностью натяжения ремня. Станки оснащены 15 степенями оборотов. Изменение оборотов обеспечивается двумя ручными рычагами в комбинации с ремнём. Четыре степени машинной подачи управляются ручным рычагом. Также с помощью рычага проводится включение и выключение автоматической муфты подачи. Автоматическая муфта также обеспечивает самопроизвольное выключение подачи, которое устанавливается при наладке. Это автоматическое выключение подачи вводится в действие при чрезмерном затуплении или искривлении инструмента. Подачу можно в любое время выключить вручную. Глубина сверления настраивается с помощью миллиметровой шкалы. Шпиндели установлены в шариковых подшипниках, их возвращение в верхнее положение обеспечено с помощью возвратной пружины.Смазывание всех подвижных частей обеспечивается с помощью циркуляционного шнекового насоса, который помещён внутри шпиндельной головки. У колонного исполнения стол установлен на консоли с возможностью вращения и фиксации в вертикальном и горизонтальном положениях. Электрооснащение сосредоточено в электрошкафу. Он обеспечивает защиту двигателя и одновременно предохраняет сверлильный станок против самопроизвольного запуска после потери напряжения. Электрооснащение полностью соответствует всем нормам ЕС. Охлаждающая жидкость подаётся к рабочему столу электронасосом, находящемся в подставке. Жидкость циркулирует в замкнутом контуре и регулируется краном. ТЕХНИЧЕСКИЕ ДАННЫЕ VR 4/20 B Диаметр сверления стали 600 МПа мм 20 Количество шпинделей 4 Глубина сверления мм 160 Конус шпинделя MORSE 3 Указатель глубины сверления шкала Упор глубины сверления точная настройка Полезная поверхность стола - горизонтально мм 2000 x 460 - вертикально - Т - пазы 3 x ш 14; шаг 112 Расстояние шпинделя от пол. площади стола макс.- мин. мм 500 / 150 Вылет шпиндельной головки мм 250 Диаметр колонны мм 110 Вертикальное движение шпиндельной головки мм 350 Вертикальное движение консоли со столом мм - Настройка по высоте стола и шпиндельной головки зубчатым гребнем Обороты шпинделя - - количество степеней 15 - диапазон подач об/мин 71 - 2800 Направление вращения шпинделя правое - левое Первичная передача упругая (кл. ремень) Подачи ручные / машинные - количество степеней 4 - диапазон подач мм/об 0,08 - 0,32 Тип муфты механическая Макс. аксиальное давление на шпиндель H 4000 Двигатель В 3 x 400 Электродвигатель обороты/мощность об/мин/кВт 1400 / 1,5 Охлаждение Об. 20 л; мощность накачки 30 л/мин Макс. размеры станка (Ш х Д х В) мм 2120 x 1030 x 2115 Масса станка (нетто / брутто) кг 2425 / 2470
