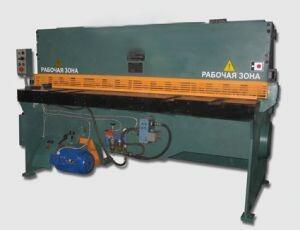

Ножницы гильотинные НК 3416 пневмомеханические (4х2000)

Гильотинные ножницы НК3416используются для резки листового проката. Гильотина имеет возможность автоматической установки необходимого расстояния между ножами и прижимного усилия, соразмерного усилию реза, в соответствии с толщиной разрезаемого листа. Ножницы работают в четырех режимах: автоматическом, наладочном, одиночных ходов и ручного поворота. Конструкция ножниц основана на трех кинематических сборочных единицах: главной кинематической цепи, заднем упоре и поддерживателе тонкого листа. Все единицы оснащены индивидуальными приводами движения и автономным управлением. Сборочные единицы и агрегаты гильотины НК3416 установлены на станине. Это цельносварная конструкция, состоящая из стола, двух стоек, стяжки и траверсы. В расточки, выполненные в стойках, на подшипниках качения смонтирован главный вал. Главный привод установлен на траверсе. Вращательное движение электродвигателя передается на эксцентриковый вал, минуя клиноременную передачу и цилиндрический двухступенчатый редуктор, представляющий собой агрегатный узел. На эксцентриковых осях в проушины станины смонтирован механизм реза, состоящий из ножевой и прижимной балки. При необходимости возможно вращение механизма реза. В прямолинейных направляющих прижимной балки качающейся конструкции передвигается ножевая балка. Прижимная балка связана с ножевой рычажной системой, соединенной с приводом ножниц. Технические характеристики: Толщина металла с временным сопротивлением 500 МПа (50 кгс/мм?), мм 4 Ширина металла, мм 2000 Наибольшая ширина отрезаемой полосы при работе с задним упором, мм 700 Высота стола над уровнем пола, мм 900 Наибольшее усилие реза, кН 78 Частота ходов ножа в мин. холостых 68 при резании металла 25 Угол наклона подвижного ножа, град 1 град. 30 мин. Габаритные размеры ножниц в плане, мм слева-направо 2610 спереди-назад (без бокового упора) 2050 высота ножниц 1510 Масса ножниц, кг 2870 Род тока питающей сети Переменный трёхфазный Напряжение, В 380 Количество электродвигателей 2 Род тока электропривода ножниц Переменный трёхфазный Электродвигатель главного привода тип 4АС112М мощность, кВт 5,6 частота вращения в мин. 1500 частота вращения, мин-1 1500
