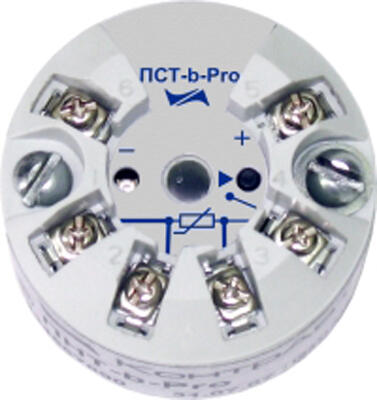

Нормирующий преобразователь сигналов термосопротивлений программируемый ПCТ-b-Pro

Нормирующие измерительные преобразователи сопротивление-ток ПСТ-b-Pro предназначены для преобразования сигналов термопреобразователей сопротивления 50М, 100М, 50П, 100П, Pt 100, Pt 500, Pt 1000, 100Н, 500Н, 1000Н по ГОСТ Р 8.625-2006 в унифицированный сигнал постоянного тока 4…20 мА

Применение нормирующих преобразователей позволяет снизить влияние электромагнитных помех; повысить стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя; использовать преобразователи в более широком диапазоне температур эксплуатации (от −40 до +80°С); унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов; снизить затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.

ОСОБЕННОСТИ НОРМИРУЮЩЕГО ПРЕОБРАЗОВАТЕЛЯ СИГНАЛОВ ТЕРМОСОПРОТИВЛЕНИЙ ПРОГРАММИРУЕМОГО ПCТ-B-PRO

• Конструктивно размещаются в соединительную головку термопреобразователей типа В по стандарту DIN43729
• Позволяют подключать датчики по 2-, 3-, 4-проводным схемам подключения
• Обеспечивается класс точности 0,1% для 3- и 4-проводной схем подключения
• Осуществляют контроль замыкания чувствительного элемента датчика на защитную арматуру
• Реализуют метод измерения электрического параметра и усиление слабого сигнала
• Обеспечивают класс точности 0,1 на максимальном диапазоне преобразования
• Позволяют выбирать пользователям тип и диапазон преобразования из 10 типов термосопротивлений плюс сопротивление (по 7–13 диапазонов измерения для каждого типа) с помощью встроенной кнопки, контроль — по светодиодному индикатору
• Обладают высокой термостабильностью — 0,005%/градус
• Работают в расширенном диапазоне температур (−40...80°С)
• Осуществляют линеаризацию нелинейных характеристик термодатчика
• Нормируют сигнал и приводят его к унифицированному виду
• Позволяют подключать термопреобразователи сопротивления по 2-, 3-, 4-проводной схемам подключения
• Проводят автоматическое определение схемы подключения
• Осуществляют контроль обрыва термометра сопротивления, контроль выхода за пределы диапазона
• Осуществляют контроль замыкания чувствительного элемента (ЧЭ) на защитную арматуру
• Формируют уровни тока при аварийных ситуациях по рекомендации NAMUR NE 43
• Осуществляют индикацию аварийных ситуаций светодиодом
• Устанавливаются в головке датчиков ТСМУ и ТСПУ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОРМИРУЮЩЕГО ПРЕОБРАЗОВАТЕЛЯ СИГНАЛОВ ТЕРМОСОПРОТИВЛЕНИЙ ПРОГРАММИРУЕМОГО ПCТ-B-PRO
