Оборудование для производства кабеля (скртука фонарного типа 1+1+3)

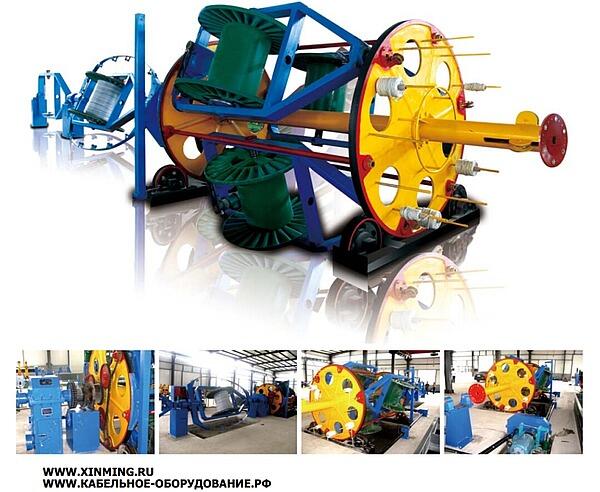

XM 1250/1+1+3 крутильная машина фонарьного типа

1. предназначение
Данное оборудование предназначено для скрутки изолированных жил силового кабеля низкого напряжения и среднего напряжения с 2, 3, 4, и 5 жилами, с изоляцией из ПВХ, ПЭ, СПЭ.

2. основные параметры
2.1. диаметр на входе: Ф8－Ф35mm
2.2. максимальный наружный диаметр после скрутки: Ф80mm
2.3. диапозон оборотов фонаря: 10.6-25.2r/min
2.4. линейная скорость тяги: ≤33m/min
2.5. размер заднего отдающего барабана: PN1250
2.6. размер отдающих барабанов в фонари: PN1250
2.7. приемный барабан: PN1250－PN2000
2.8. мощность основного двигателя: N=30KW
2.9. высота от центра оборудования до нуля: H=1000mm

3. основные составы
3.1. Ф1250/1+1 отдающее устройство колыбельного типа: 1комплект
3.2. Ф1250/3 клеть: 1комплект
3.3. двухсерийний держатель калибра: 1 комплект
3.4. измеритель механический метража: 1комплект
3.5. Ф2000 тянующая машина колесного типа: 1комплект
3.6. Ф2000 приемное устройство с укладкой колонного типа: 1 комплект
3.7. трансмиссионая система: 1комплект
3.8. электрическая система: 1комплект

4. описание и главные параметры основных составов
4.1. Ф1250/1+1 отдающее устройст колыбельного типа:
4.1.1. размер отдющего барабана: PN1250
4.1.2. макс. грузоподьемность: ≤2T
4.1.3. тип: колонный тип. Возможно отдавать жилу одновременно или отдельно.
4.1.4. натяжение отдачи управляется механической фрикцией, можно регурировать натяжение вручную.

4.2. Ф1250/3 клеть
4.2.1. размер отдающего барабана: PN1250
4.2.2. макс. грузоподьемность: ≤2T
4.2.3. обороты клети: 10.6-25.2r/min
4.2.4. шаг скрутки: 180－3200mm
4.2.5. коробка передачи скоростей клети: поверхность зубчатки твердая, зубчатка производиться закаливанием, 6-ступенчатая, иметь левое и правое направление скрутки, и холостой ход.
4.2.6. тип торможения фонаря: гидравлический тормоз.
4.2.7. ф1250/1+1+3 крутильная машина составляет из ф1250/1+1 и ф1250 клети с тремя катушками. можно осуществлять скрутку с откруткой(для скрутки круглой жилы) и без открутки(для скрутки секторной жилы). Люльки могут по технологии подкрутятся электричеством и регулироваться углом. Зажим и разжим трех барабанов конусами.

4.3. двухсерийный держатель калибра
4.3.1. обеспечить бикомпактность, окружность и целость кабеля.

4.4.механический счетчик метража
4.4.1. конструкция счетчика: механический привод
4.4.2. периметр колеса счетчика: 500mm
4.4.3. максимальная длина счетчика: 9999m
4.4.4. точность счетчика: 0,4%
4.4.5. колесо измерения является двухколесной конструкцией, монтаж горизонтального типа, нажимное колесо с амортизационной пружиной, во входе и выходе уставлен направляющий ролик. По диаметру кабеля можно регулировать расстояние между двумя колесами.

4.5. ф2000 одинарное тянущее устройство колесного типа
4.5.1. тип тяга: одинарная тяга колесного типа, кольцо для толчока проволоки толкать проволоку.
4.5.2. диаметр тянущего колеса: ф2000 mm
4.5.3. линейная скорость тянущего коле
