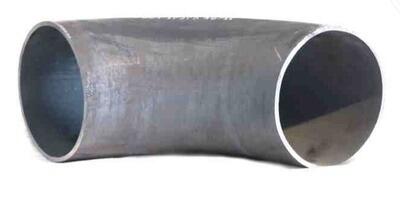

Отводы бесшовные ТУ 1469-013-13799654-2008

Отводы бесшовные ТУ 1469-013-13799654-2008 Наименование Отводы крутоизогнутые бесшовные Условное давление Ру, МПа до 31.4 Наружный диаметр Dн, мм 45-530 Температура t, °С от -60 до +200 Угол гиба, гр 30, 45, 60, 90 Радиус гиба 1,5 DN; 1DN Материал 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 20ФА, 13ХФА и др, Климатическое исполнение У, УХЛ Коэффициент условий работы для трубопроводов, m 0,6; 0,75; 0,9 По согласованию между изготовителем и заказчиком допускается изготовление отводов с другими размерами и углами. Примеры условного обозначения: Отвод с углом поворота 90°, радиусом 1,5 DN, для присоединения с трубой 57х6, на рабочее давление 31,4 МПа при коэффициенте условий работы 0,6, хладостойкого исполнения, изготовленный по ТУ 1469-013-13799654-2008: Отвод ОКШ-90-57(6К48)-31,4-0,6-1,5DN-УХЛ ТУ 1469-013-13799654-2008 Отвод с углом поворота 90°, радиусом 1,5 DN, для присоединения с трубой 57х6, на рабочее давление 31,4 МПа при коэффициенте условий работы 0,6, хладостойкого исполнения из коррозионнохладостойкой стали 20А с техническими требованиями к материалу по ТУ 1462-203-0147016-2001 и геометрическими размерами по ТУ 1469-013-13799654-2008: Отвод ОКШ-90-57(6К52)-31,4-0,6-1,5DN-20А ТУ 1462-203-0147016-2001 / ТУ 1469-013-13799654-2008
