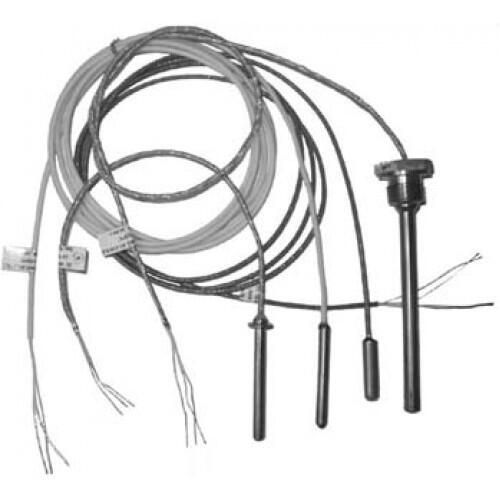

ОВЕН ДТПХхх4 термопары с кабельным выводом
Заказать овен дтпххх4 термопары с кабельным выводом
| Конструктивное исполнение | Модель | Параметры | Длина монтажной части L*, мм |
| 014 | D = 5 мм | 20 | |
| 024 | D = 8 мм | 30 | |
| 034 | D = 5 мм, М = 8х1 мм** | 20 | |
| 044 | D = 8 мм, M = 12х1,5 мм** | 30 | |
| 054 | D = 6 мм, М = 16х1,5 мм**, S = 22 мм, h = 9 мм | 60, 80, 120, 160, 200, 250, 320, 400, 500 | |
| 064 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм | ||
| 074 | D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм | ||
остальное см. мод.074 | 084 | D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм | |
| 094 | D = 6 мм, D1 = 13 мм | 60, 80, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 | |
| 104 | D = 8 мм, D1 = 18 мм | ||
| 114 | D = 10 мм, D1 = 18 мм | ||
| 124 | D = 6 мм, M = 16х1,5 мм**, S = 17 мм | 10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500 | |
| 134 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | ||
| 144 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | ||
остальное см. мод. 144 | 154 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | |
| 174 | D = 1,5 мм, D1 = 11,8 мм | 60, 80, 100, 120, 160, 200, 250 | |
| 184 | D = 3 мм, D1 = 11,8 мм | ||
| 194 | D = 5 мм, D1 = 11,8 мм | ||
| 204 | M = 10х1 мм**, S = 14 мм | 40, 65 |
| Технические характеристики | Модификация датчиков | |
| Характеристика | ДТПКХХ4 | ДТПLХХ4 |
| Номинальная статическая характеристика (НСХ) | K(ХА) | L(ХК) |
| Рабочий диапазон измеряемых температур: | -40...+400 °С | |
| Класс допуска датчика | 2 | |
| Условное давление | 10 МПа | |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный; неизолированный | |
| Диаметр термоэлектродной проволоки | 0,5; 0,7 | |
| Показатель тепловой инерции, не более: | ||
| - с изолированным рабочим спаем | 20 с | |
| - с неизолированным рабочим спаем | 10 с | |
| Сопротивление изоляции, не менее | 100 МОм | |
| Количество рабочих термопар в изделии | 1 шт. | |
| Степень защиты по ГОСТ 14254 | IP54 | |
| Материал защитной арматуры | сталь 12Х18Н10Т | |
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
| Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, °С | Продолжительность эксплуатации, ч |
| ДТПК(ХА) | хромель – алюмель | 5,0; 3,2 | 800 | 10000 |
| 1000 | 2000 | |||
| 1200 | 100 | |||
| 1,5 | 800 | 10000 | ||
| 1000 | 1000 | |||
| 1100 | 200 | |||
| 1,2 | 800 | 10000 | ||
| 1000 | 500 | |||
| 1100 | 200 | |||
| 0,7 | 800 | 6000 | ||
| 1000 | 300 | |||
| 0,5 | 800 | 1000 | ||
| 1000 | 100 | |||
| 0,3; 0,2 | 600 | 10000 | ||
| 800 | 200 | |||
| ДТПL(ХК) | хромель – копель | 5,0; 3,2; 1,5 | 600 | 10000 |
| 800 | 1000 | |||
| 1,2; 0,7 | 600 | 10000 | ||
| 800 | 500 | |||
| 0,5 | 600 | 5000 | ||
| 0,3; 0,2 | 600 | 1000 |
