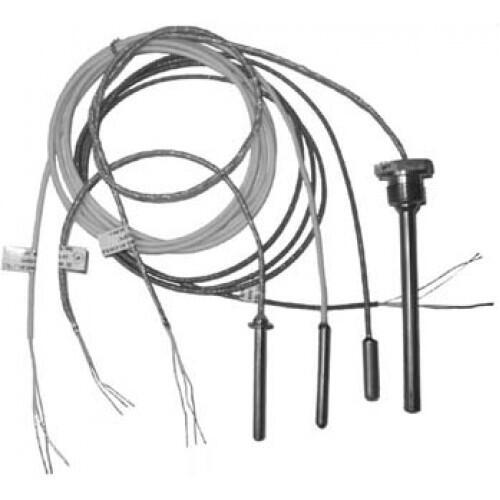

ОВЕН ДТПХхх4.EXI термопары с кабельным выводом

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

014

D=5 мм

латунь

20

024

D=8 мм

сталь

12Х18Н10Т

30

034

D=5 мм,

M=8х1 мм

латунь

20

044

D=8 мм,

M=12х1,5 мм

сталь

12Х18Н10Т

30

054

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм

сталь

12Х18Н10Т

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800,1000

064

D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

074

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

194

D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

остальное см. модель 074

084

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

094

D=6 мм, D1=13 мм

104

D=8 мм, D1=18 мм

114

D=10 мм, D1=18 мм

124

D=6 мм,

M=16х1,5 мм**, S=17 мм

10, 32, 40,

60, 80, 120,

160, 200, 250,

320, 400, 500

134

D=8 мм,

M=20х1,5 мм**, S=22 мм

144

D=10 мм,

M=20х1,5 мм**, S=22 мм

остальное см. модель 144

154

D=10 мм,

M=20х1,5 мм**, S=22 мм

164***

D=3 мм, D1=10 мм

60, 80, 100,

120, 160, 200,

250, 320

174

D=5 мм, D1=10 мм

184

D=6 мм, D1=10 мм

204

M=10х1 мм, S=14 мм

латунь

40, 65

Характеристика

ДТПК ХХ4

ДТПL ХХ4

ДТПN ХХ4

Номинальная статическая характеристика (НСХ)

K(ТХА)

L(ТХК)

N(ТНН)

Рабочий диапазон измеряемых температур, °С

-40...+400

Класс допуска датчика

2

Условное давление, МПа

10

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный;
неизолированный

Диаметр термоэлектродной проволоки, мм

0,5; 0,7

Показатель тепловой инерции, сек, не более:

- с изолированным рабочим спаем

- с неизолированным рабочим спаем

20

10

Сопротивление изоляции, МОм, не менее

100*

Количество ЧЭ (рабочих термопар) в изделии, шт.

1

Степень защиты (по ГОСТ 14254)

IP54

Материал защитной арматуры

сталь 12Х18Н10Т

Параметр

Значение

Максимальное входное напряжение Ui, В

6,8

Максимальный входной ток Ii, мА

100

Максимальная внутренняя емкость Ci, мкФ

15

Максимальная внутренняя индуктивность Li, мГн

0,15
