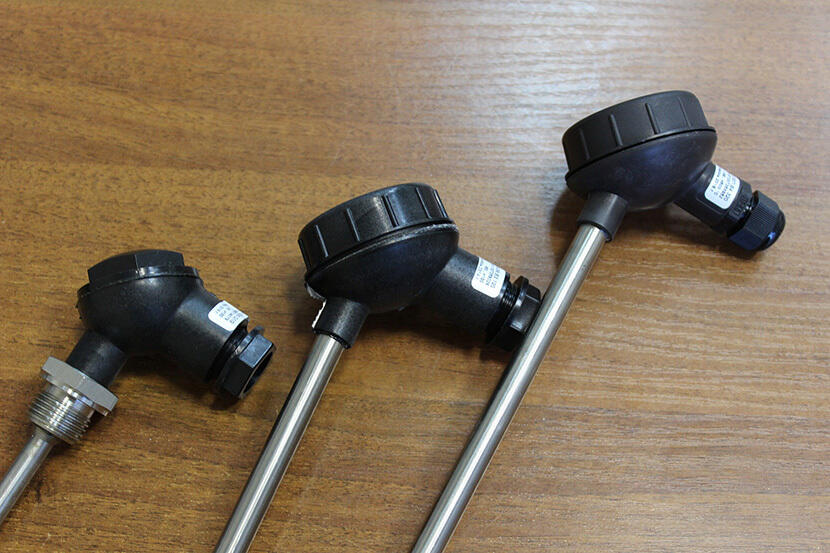

ОВЕН ДТПХхх5.EXI термопары с коммутационной головкой

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

035

D=8 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

045

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

остальное см. модель 045

055

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

065

D=8 мм,

M=20х1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20х1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

085

D=10 мм,

M=27х2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

08Х20Н14С2 (-40…+900 С)

095

D=10 мм,

M=20х1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

105

D=8 мм,

M=20х1,5 мм**, S=2 мм

185

D=10 мм, M=22х1,5 мм**,

S=27 мм

80, 100, 120,

160, 180,200,

250, 320, 400

195

D=10 мм, M=27х2 мм**,

S=27 мм

Подвижный штуцер

205

D=10 мм, M=22х1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27х2 мм**,

S=32 мм, R=12 мм

265

D=6 мм, M=22х1,5 мм**,

S=27 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

Характеристика

ДТПК ХХ5

ДТПL ХХ5

K(ТХА)

L(ТХК)

Рабочий диапазон измеряемых температур, °С

-40...+1100
(см. материал защитной арматуры)

-40...+600

Класс допуска датчика

2

Условное давление, МПа

10

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный;

неизолированный

Диаметр термоэлектродной проволоки, мм

0,7; 1,2; 3,2

Показатель тепловой инерции, сек, не более:

- с изолированным рабочим спаем

- с неизолированным рабочим спаем

60

10

Сопротивление изоляции, МОм, не менее

100*

Количество ЧЭ (рабочих термопар) в изделии, шт.

1; 2

Степень защиты (по ГОСТ 14254)

IP54

Параметр

Значение

Максимальное входное напряжение Ui, В

6,8

Максимальный входной ток Ii, мА

100

Максимальная внутренняя емкость Ci, мкФ

15

Максимальная внутренняя индуктивность Li, мГн

0,15
