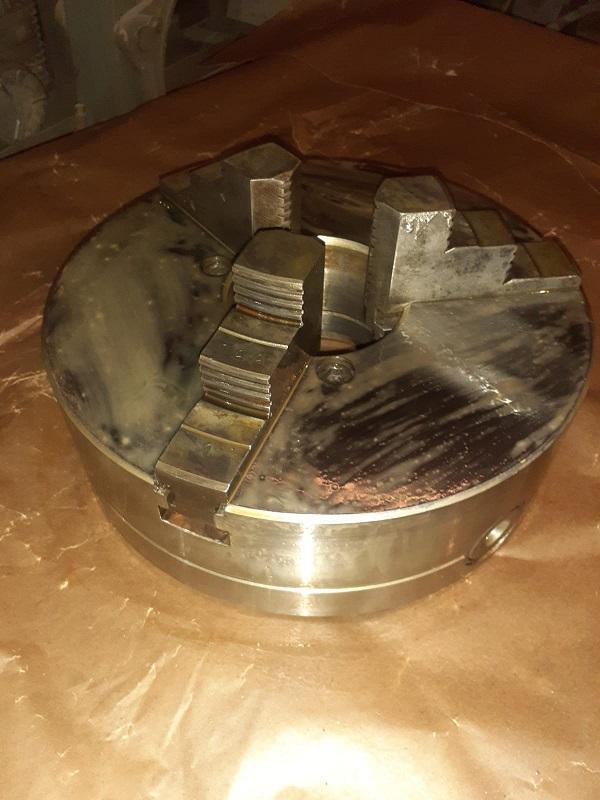

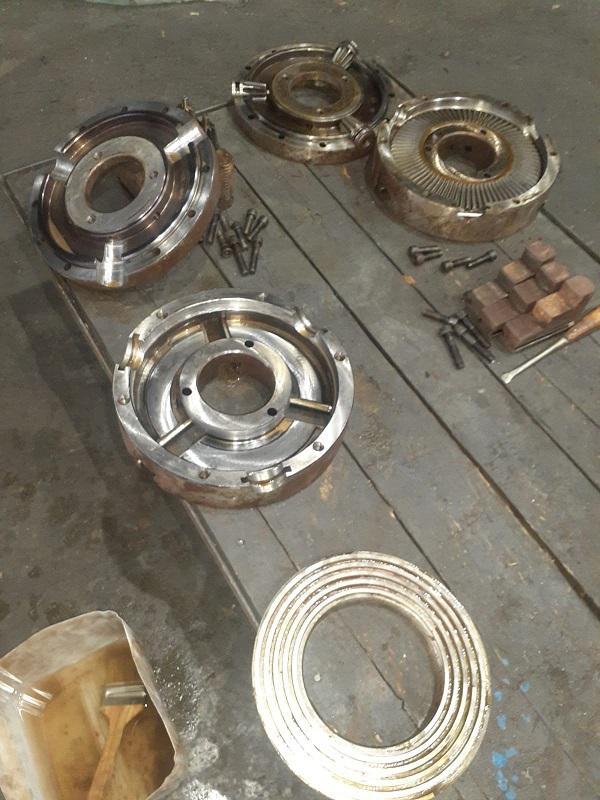

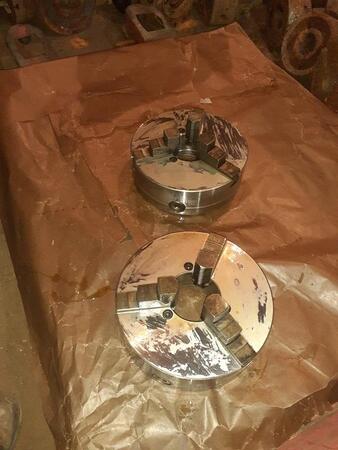

Патроны токарные 315 - ые для 1м63 станка, новые с хранения и люнеты к нему

Патроны токарные 315 - ые для 1м63 станка, новые с хранения и люнеты к нему подвижные и неподвижные в кол. 10 комплектов, цена с НДС за шт.

Технические характеристики:

Патроны токарные 315- ые для 1м63 и люнеты Диаметр D, мм - 315 Условный конус - 8 Диаметр конуса D1, мм - 139,719 Высота патрона без кулачков Н1,мм - 106 Диаметр сквозного отверстия D3, мм - 100 Диаметр расположения крепежных отверстий D2, мм - 171,4 Скорость вращения не более, (об/мин) - 1200 Крепление (z-d) - (4шт-М16) Вес, кг - 53

С креплением непосредственно на фланцевые концы шпинделя (условный конус) под поворотную шайбу, материал чугун с шаровидным графитом, с комплектом прямых и обратных кулачков. Шаг рейки (кулачка) - 11мм. Условный конус -8. Масса -61,5 кг.

Токарный патрон – зажимное приспособление для токарного станка. Насадка обеспечивает надежный фиксаж обрабатываемых заготовок на шпинделе в токарном оборудовании. Патрон этого типа применяется в составе передней бабки (шпинделя), а также в составе поворотных станков и делительных головок. Применение этого вида насадок позволяет точно установить обрабатываемую деталь с регулировкой необходимого зажима, производить обработку болванки на высоких оборотах.

Форма кулачков (зажимных приспособлений) и их количество служат существенными параметрами при классификации токарных патронов, так как от этого зависят возможности оснастки при обработке заготовок самых разных конфигураций. Самые распространенные модификации этого съемного модуля

• Трёхкулачковые самоцентрирующиеся патроны применяют для крепления заготовок круглой и шестигранной формы. Их преимущества в быстрой центровке и фиксации болванки;
