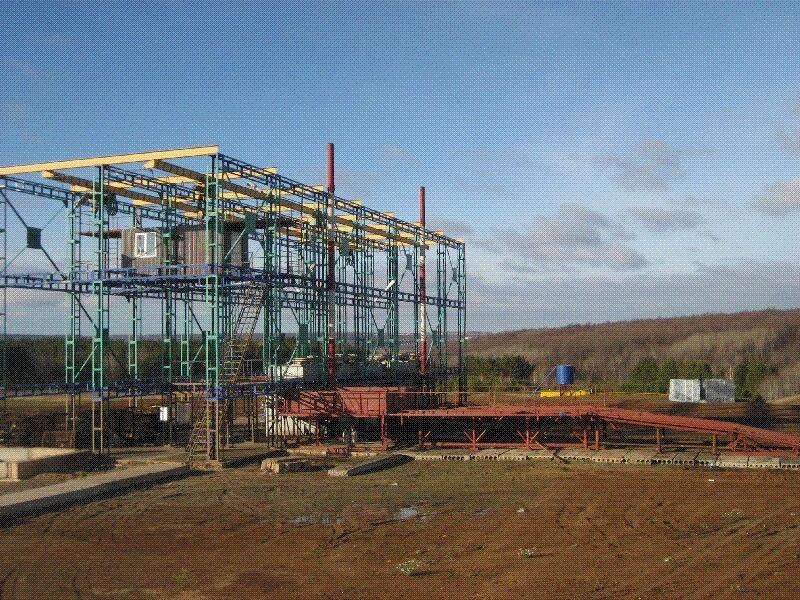

Пиролизный химический комплекс ЛХК-2М для переработки углеродосодержащих отходов

"Основные параметры оборудования ЛХК-2М: Максимальная рабочая температура в реторте С 800 Габариты комплекса м 11,5 х 39 х 12,5 Масса комплекса в рабочем состоянии тн 102,5 Для утилизации ТБО и других отходов, содержащих углерод, был разработан комплекс ЛХК - 2М. По своему назначению комплекс используется для утилизации углеродсодержащих отходов: отходов древесины медицинских биологических отходов (трупов животных, биосубстрактов) твердых бытовых отходов (в т.ч. резина и т.д.) Суммарно комплекс рассчитан на утилизацию 60 тыс. тн. Углеродосодержащих отходов в год. Применяемый метод утилизации - пиролиз углеродосодержащих отходов при температуре 450-500 С. Пиролиз - это термическое разложение без доступа воздуха, при котором образуется газообразные, жидкие и твердые продукты: Газообразные продукты Это так называемые пиролизные газы, включающие в себя диоксид углерода (45-55), оксид углерода (28-32%), водород (1-2%), метан (8-21%) и другие углеводороды (1,5 - 3,0 %). Состав пиролизных газов зависит от конечной температуры пиролиза, скорости и способа нагрева. Поэтому в данном технологическом процессе пиролизные газы возвращаются в топку печи для сжигания и поддержания температуры. Жидкие продукты. Жидкие продукты конденсируются и собираются в специальных ёмкостях комплекса с целью их дальнейшей переработки. Твердые продукты. Твердые продукты представляют собой, в основном углерод: либо мелкодисперсный (в виде угольной пыли), либо кусковой, в зависимости от первоначального состояния отходов. Углерод, получаемый в результате пиролиза углеродосодержащих отходов, используется в данном технологическом процессе в следующих направлениях: а) в качестве компонента для получения синтез-газа»; б) в качестве сырья для получения активного угля. Синтез-газ - горючая смесь, получаемая при разложении водяного пара раскаленным до температуры 700 С углеродом, и имеющая в предельной степени чистоты, состав: по объему 50% водорода и 50% окиси углерода или по весу 6% водорода и 94% окиси углерода. При максимальной загрузке комплекса - одновременной утилизации всех вышеперечисленных видов, образуется около 6000 тн углерода с помощью которого можно выработать 22 400 000 куб. м. синтез-газа в год или 2600 куб. м. в час. При использовании в составе комплекса когенерационных установок ДВГа 630 в количестве 3 шт., которые потребляют в час около 430 куб.м газа, можно выработать до 1,75 МВт электроэнергии в час или 14000 МВт/год, что вполне достаточно не только для покрытия расхода электроэнергии самого комплекса, но и обеспечивать другие объекты. Синтез-газ обладает теплотворной способностью 2857 Ккал на куб.м. При этом он имеет высокую температуру горения 2859 С. Этот газ может сжигать в топках котлов. После вычета расхода газа на когенерационные установки оставшийся синтез-газа можно использовать для получения тепловой энергии в количестве около 4 Гкал/час."
