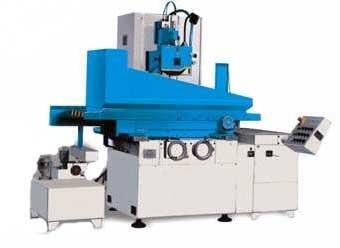

Плоскошлифовальный станок ОШ-550

Плоскошлифовальный станок ОШ-550 предназначен для обработки плоских поверхностей различных изделий. С применением специальных приспособлений для профилирования шлифовального круга и установки деталей, возможно шлифование профильных поверхностей, пазов, уступов, а также шлифование торцом круга в пределах допустимых кожухом шлифовального круга в полуавтоматическом или ручном режиме. Особенности конструкции станка: высокая общая статическая и динамическая жесткость станка; высокоточные шариковые радиально-упорные подшипники шпинделя; закаленные стальные направляющие на роликовых опорах качения; шариковинтовые пары качения для перемещения по осям Y и Z; автоматическая смазка и телескопическая защита всех направляющих; возможность подключения электромагнитной плиты с системой размагничивания, приспособлений с электроприводом; возможность применения гаммы специальных приспособлений, в том числе для профилирования шлифовального круга. возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF. Технические характеристики: Размеры зеркала стола, мм 320х630 Размер образца-изделия, мм 400х150х120 Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм 30 Наибольшие размеры обрабатываемых поверхностей, мм: Длина 630 Ширина: с выходом шлифовального круга; без выхода шлифовального круга; 320 450 Высота: при наибольшем диаметре шлифовального круга; при наименьшем диаметре шлифовального круга; 500 550 Наибольшая масса устанавливаемой заготовки (вместе с приспособлением или электромагнитной плитой), кг 270 Размеры шлифовального круга, мм 300х127х63…80 Частота вращения шпинделя, об/мин 1910 Пределы рабочих подач: стола, м/мин суппорта, мм/ход шлифовальной головки, мм 1..30 0,3…40 0,002…0,08 Мощность привода главного движения, кВт 7,5 Габаритные размеры станка, мм: длина ширина высота 2715 2105 2140 Масса, кг 3400
