Подъёмник H 23 TPX

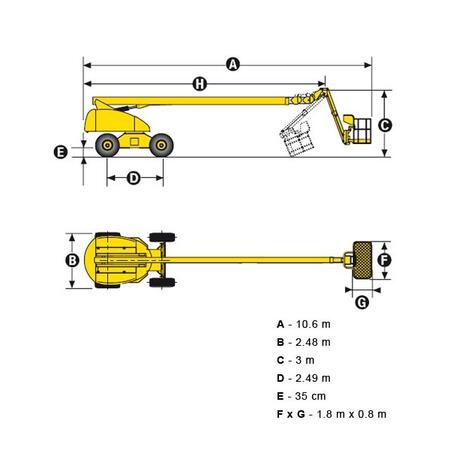

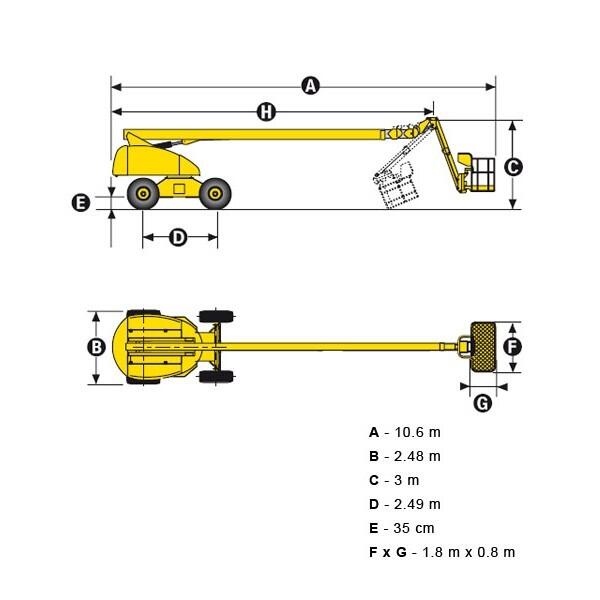

Увеличенная рабочая зона, за счет вращения верхней секции в вертикальной плоскости с амплитудой в 140°; Повышенная проходимость благодаря гидравлической блокировке межосевого дифференциала, и дорожному просвету в 34 см; Полноповоротное опорное устройство; Вращение рабочей платформы в горизонтальной плоскости, до 90° в каждом направлении; Минимальные габаритные размеры в транспортном положении; Повышенная производительность, благодаря пропорциональному управлению рабочими движениями, и возможности одновременного совершения нескольких движений при управлении стрелой; Система защиты от превышения грузоподъемности, установленная на рабочей платформе; Мощный, надежный и легкий в обслуживании; Технические характеристики Рабочая высота (м) 22,6 Максимальная грузоподъемность (кг) 230 (A) Длина (м) 10,6 (B) Ширина (м) 2,47 Источник питания Diesel Hatz 43.6 hp - 32.1 kW Высота платформы (м) 20,6 Горизонтальный вылет рабочей платформы (м) 19,50 Амплитуда движения верхней секции 140° (-70° / +70°) Длина верхней секции (м) 2,2 (C) Транспортировочная высота (с поручнями) (м) 3 (D) Колесная база (м) 2,49 (E) Дорожный просвет (см) 0 (F) x (G) Максимальные габариты платформы (с выдвижными секциями) (м) 1,8 х 0,8 Габаритный радиус поворота (м) 1,1 Скорость передвижения (км/ч) 1,5 - 5 Внешний радиус поворота (м) 6,15 Опорно-поворотное устройство 360° Вращение рабочей платформы 180° Управление пропорциональное Преодолеваемый подъем (%) 40 Шины (с пенным наполнением) 15 R 22 Объем гидравлического бака (л) 150 Объем топливного бака (л) 150 Конструктивная масса (кг) 13110
