Подстанции трансформаторные комплектные КС-1

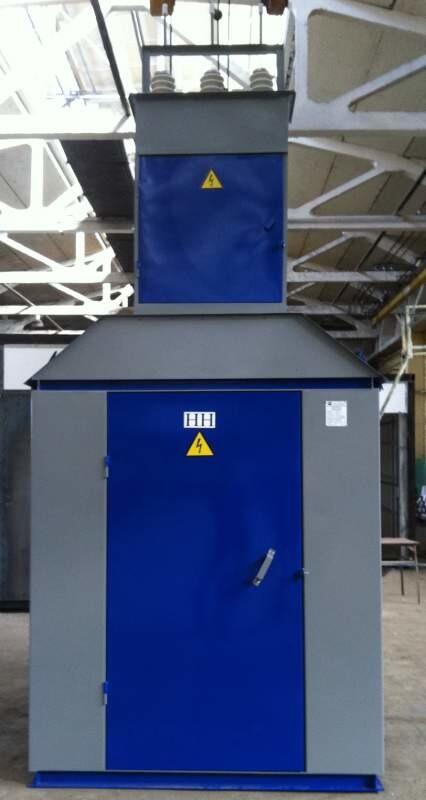

"Подстанции трансформаторные комплектные КС-1 Назначени комплектной трансформаторной подстанции. Комплектная трансформаторная подстанция проходного (тупикового) типа наружной установки мощностью 100... 1000 кВ А, напряжением 10(6)/0,4(0,23) кВ, с кабельным или воздушным выводом на стороне высшего напряжения (далее - ВН), с кабельным или воздушным выводом на стороне низшего напряжения (далее - НН) предназначена для приема электроэнергии (переменного трехфазного тока промышленной частоты) напряжением 10(6) кВ, преобразования ее в электроэнергию напряжением 0,4(0,23) кВ и снабжения ею потребителей. Комплектная трансформаторная подстанция применяется для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов и рассчитана для присоединения к питающей кабельной или воздушной сети 10(6)кВ. Нормальными условиями работы КТП являются: - высота над уровнем моря - не более 1000 м. - нижнее значение рабочей температуры воздуха - минус 45°С; -.верхнее значение рабочей температуры воздуха - плюс 40°С; - относительная влажность воздуха - 80% при температуре плюс 20 ° С. Комплектная трансформаторная подстанция пригодна для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра до 15 м/с (при отсутствии гололеда - до 36 м/с). Окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию. 1.2. Технические характеристикикомплектной трансформаторной подстанции: 1.2.1. Основные параметры КТП приведены в табл.1. 1.2.2. Габаритные размеры и масса КТП приведены в табл.2. Схемы электрические принципиальные приведены на рис.1. 1.2.3 Величина сопротивления изоляции на стороне низшего напряжения относительно корпуса - не менее 0,5 МОм. 1.2.4. Величина сопротивления изоляции на стороне высшего напряжения относительно корпуса и других заземленных полюсов - не менее 1000 МОм. 1 2.5. Ток электродинамической стойкости шин отсека ВН - 16 кА, ток термической стойкости шин отсека ВН в течение 1 с - 12,5 кА, Настоящий документ является руководством по эксплуатации и паспортом киосковых комплектных трансформаторных подстанций (далее КТП) с кабельными или воздушными выводами тупикового или проходного типа: - КТП ПВ 100…1000 - 10(6)/0,4 - У1 - КТП ТВ 100...1000 - 10(6)/0,4 - У1 - КТП ПК 100...1000 - 10(6)/0,4- У1 - КТП ТК 100. ..1000 - 10(6)/0.4 - У1 - КТП ТВК 100…1000-10(6)/0,4-У1 К эксплуатации КТП допускается электротехнический персонал, изучивший настоящий паспорт, прошедший аттестацию и проверку знаний требований безопасности, имеющий группу по электробезопасности не ниже 4 (подтвержденную удостоверением)."
