Позиционно-чувствительные детекторы (ПЧД) изогнутые

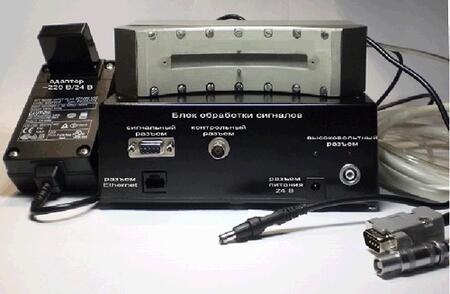

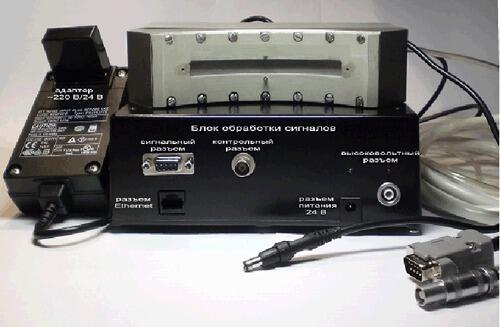

Технические характеристики системы регистрации с изогнутым ПЧД 1. Диапазон одновременной регистрации ИКД : 55° 2. Высота рабочего окна детектора, мм : 10 3. Пространственное разрешение на линии CuKa (8.04кэВ), мкм : не более 300 4. Энергетическое разрешение на линии CuKa (8.04кэВ), % : не более 16 5. Коэффициент интегральной нелинейности, % : не более 0,8 6. Максимальная скорость счета при полной засветке окна, Гц : не менее 2*10^4 7. Эффективность регистрации на линии CuKa(8.04кэВ), % : 60 • Сигнальный разъем (для передачи сигналов с блока детектирования и питания усилителей) • Контрольный разъем (для контроля сигналов, поступающих с блока детектирования) • Высоковольтный разъем (0 - 3000 В) • Ethernet разъем (для подключения кабеля связи с компьютером) • Разъем питания (для подключения адаптера ~ 220 В / 24 В) • Светодиодный индикатор высокого напряжения (красный цвет) • Светодиодный индикатор низковольтного питания (зеленый цвет) Блок детектирования содержит: • Изогнутый детектор отпаянного или проточного типа • Двухканальный усилитель-формирователь • Фильтр высоковольтного питания Блок обработки сигналов содержит: • Преобразователь сигналов с детектора (ПС) • Аналого-цифровой преобразователь (АЦП) • Микропроцессор системы управления • Ethernet интерфейс для связи с компьютером • Устройство низковольтного и высоковольтного питания Габаритные размеры составных частей системы регистрации: • Блок детектирования : 180х120х45мм • Блок обработки сигналов : 190х190х75 мм • Адаптер питания : 100х65х35 мм Масса составных частей системы регистрации, не более: • Блок детектирования : 1,3 кг • Блок обработки сигналов : 1,5 кг • Адаптер питания : 0,2 кг В комплект поставки системы регистрации входят две сменные диафрагмы, устанавливаемые перед входным окном детектора и позволяющие ограничить его размеры по высоте в пределах 6мм и 2мм в зависимости от задач, решаемых с помощью системы регистрации. В комплект поставки может также входить вспомогательный контрольный образец, представляющий изогнутую латунную пластину с одиннадцатью отверстиями, каждое диаметром 0,3 мм. Отверстия расположены через равные промежутки по 5 градусов. Угловое расстояние между первым и одиннадцатым отверстиями равно 55 градусов. Контрольный образец может быть установлен вместо сменной диафрагмы и используется для проверки линейности преобразования системы регистрации. Изогнутый детектор отпаянного типа наполнен газовой смесью на основе ксенона под давлением 101,3 кПа (760мм.рт.ст.). Через детектор проточного типа прокачивается газовая смесь на основе аргона и ксенона.
