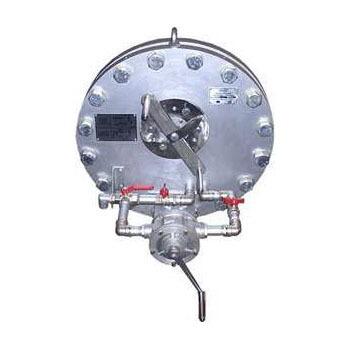

Пробоотборник для РВС стационарный с поплавком для послойного отбора проб ПСПРП

Отбор точечных проб с различных уровней продукта в резервуаре производится с помощью резервуарных сниженных пробоотборников ПСПРт (ПРСт) и ПСПРпт(ПРСпт). В зависимости от необходимого уровня забора выбирается соответствующий кран. Образец, взятый с помощью пробоотборника, полностью совпадает по химическому составу с продуктом, находящимся на каждом из трех слоев резервуара.

Пробоотборник ПРСт
Взять образцы нефтепродуктов из вертикального резервуара без понтона можно с помощью пробоотборника ПРСт. Устройство состоит из соединенных гибкими трубками и шарнирными узлами коленных металлических секций. Верхний шарнирный узел закреплен на поплавке, а нижний — на стенке резервуара.

Пробоотборник ПСПРпт(ПРСпт)
Для резервуаров с понтоном используется пробоотборник ПСПРпт (ПРСпт). При этом понтон может быть любого типа:

стальной;
алюминиевый;
блочный.
Секции пробоотборника соединены аналогично, как и в ПРСт. Верхний шарнирный узел крепится к поплавку или понтону, а нижний закреплен на стационарной опоре понтона.

Методика отбора проб
Нефть или нефтепродукт перед отбором образцов выдерживается не менее 2 часов для отстаивания, после чего из продукта удаляются вода и механические примеси.

Точечные пробы берутся с трех уровней цилиндрического вертикального резервуара:

верхний — 250 мм от поверхности;
средний;
нижний — 250 мм от дна резервуара.
Так же образцы могут браться через каждые 1000 мм высоты от зеркала продукта. Для получения объединенной пробы в одинаковых пропорциях смешиваются несколько точечных. Если уровень продукта не превышает 2000 мм, достаточно двух образцов с верхнего и нижнего уровня. При высоте до 1000 мм обычно берется одна проба в нижнем слое.

Преимущества сниженных пробоотборников
В отличие от других типов пробозаборных устройств, ПСПРт (ПРСт) и ПСПРпт(ПРСпт) расширяет возможности эксплуатации:

Использование насадки с обратным клапаном позволяет производить раздельную очистку отборных труб при любом уровне жидкости в резервуаре.
Насадка для продувки и промывки труб поставляется вместе с пробоотборниками.
