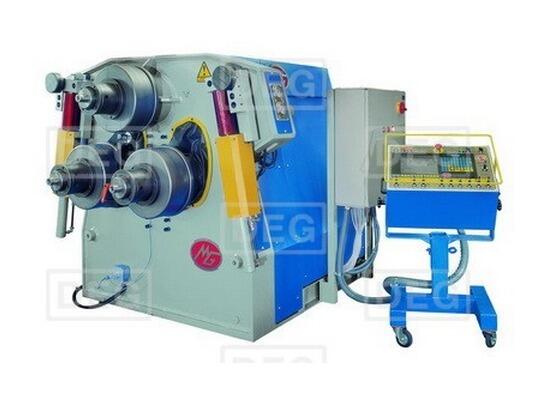

Профилегибочный станок MG AR 60 M

Профилегибочный станок MGAR 60 MСтанок для кольцевой гибки профильного металла. Стандартная комплектация: Высокопрочная стальная конструкция Привод трех валов Планетарное движение гибочных роликов за счёт гидравлики Гидравлическое трехстороннее движениебоковых направляющих Валы индукционно закаленные Защита от перегрузки. Передвижная панель управления на колесах Набор универсальных роликов Работа в вертикальном и горизонтальном положении Инструкции на русском языке Соответствие нормам СЕ Технические характеристики AR 60 M Диаметр штифта Ø 60 мм Диаметр валков Ø 215 мм Мощность двигателя 3,0 кВт Скорость гибки 5 м/мин Вес 920 кг Для гибки прутка установить цилиндры таким образом, чтобы валки стояли в нулевом положении. Таким образом, без гибки образуется замкнутый профиль между валками, расстояние между валками должно быть одинаковое. Установите "поднимающий валок" цилиндр в положение, достаточное для получения требуемого радиуса (для гибки за один проход). Согните профиль, проверьте при помощи шаблона, если радиус большой, снова установите цилиндр и повторите проверку. Эту операцию необходимо повторять на прямом прутке до получения требуемого диаметра за один проход. Установка следующих прутков при большом радиусе выполняется при нахождении валков в положении гибки (в рабочем положении). Таким образом валки могут выполнять подгибку профиля. Если радиус маленький, установите валок, вставьте пруток и двигайте валок вперед до получения правильного положения, определенного заранее.
