Расходомер-счетчики турбинные РСТ 1...20-1-1

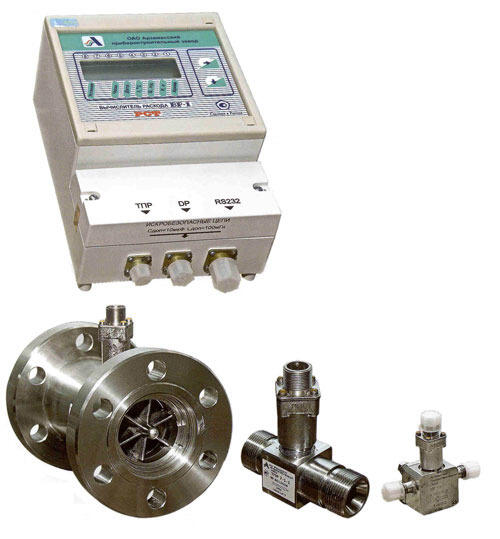

"Расходомер-счетчики турбинные РСТ 1...20-1-1 РСТ внесен в Госреестр под © 16604-98. Преобразователь РСТ имеет гигиенический сертификат. РСТ выпускается в нескольких модификациях, отличающихся друг от друга типом и исполнением входящих в его комплект преобразователей. Вид климатического исполнения вычислителя УХЛ4.2. по ГОСТ 15150-69, но при температуре от 5 до 40 ° С. Вид климатического исполнения преобразователя УХЛ1, диапазоны температур окружающей среды для различных исполнений преобразователя приведены в таблице Комплект поставки. Преобразователь 1 шт. Вычислитель 1 шт. Паспорт 1 шт. Руководство по эксплуатации 1 шт. По заказу потребителя поставляется: Монтажный комплект 1 копмл. Комплект соединителей или присоединительных кабелей (состав комплекта оговаривается при заказе) 1 компл. Обозначения при заказе. Условное обозначение расходомера состоит из аббревиатуры РСТ, обозначения типа (одна или две цифры) входящего в его комплект преобразователя, буквы "М" (только для взрывобезопасного исполнения), обозначения группы преобразователя по способу присоединения к трубопроводу и максимальному рабочему давления измеряемой жидкости и обозначения типа применяемых подшипников (1 - на подшипниках качения, 2 - на подшипниках скольжения). Для расходомера с индексом "М" в конце обозначения указывается длина кабеля ТПРМ, предназначенного для соединения преобразователя с вычислителем: 1; 5; 10; 20; 30; 40; 50 м. Обозначение группы преобразователя по способу присоединения к трубопроводу и максимальному рабочему давлению измеряемой жидкости: 1 - ниппельное на давление 40 МПа (400 кгс/см2) 2 - ниппельное на давление 20 МПа (200 кгс/см2) 3 - фланцевое на давление 20 МПа (200 кгс/см2) 5 - линзовое на давление 40 МПа (400 кгс/см2) 6 - ниппельное на давление 1 МПа (10 кгс/см2) Пример записи обозначения расходомера с преобразователем ТПР15М-3-1 (взрывобезопасное исполнение, с фланцевым способом подсоединения к трубопроводу, на давление 20 МПа, на подшипниках качения) и кабелем 50 м при заказе и в документации другой продукции, в которой он может быть применен: Расходомер-счетчик турбинный РСТ 15М-3-1 с кабелем 50 м. ТУ4213-014-07513518-96. Технические характеристики Параметр Значение Диапазоны измеряемых расходов и диаметры условного прохода (Ду) проточной части преобразователя, максимальное давление и группа измеряемой среды, температура измеряемой и окружающей среды (для преобразователя), масса преобразователя, для всех модификаций РСТ Таблица 1 Масса вычислителя не более 0,7 кг. Габаритные и присоединительные размеры для всех модификаций РСТ (Высота преобразователей РСТ с индексом "М" больше на 60 мм высоты соответствующих РСТ без индекса "М") Таблица 2 Предел допускаемой относительной погрешности измерения объема не превышает: для Ду от 4 до 12 мм: для Ду от 15 до 100 мм: ± 1,0 % ± 0,5 % Потеря давления на преобразователе РСТ, рассчитанных на максимальное давление 1,0 МПа, при вязкости жидкости 1 мм2/с на номинальном расходе: не более 0,01 МПа (0,1 кгс/см2), потеря давления на преобразователе РСТ, рассчитанных на максимальное давление 20 и 40 МПа: не более 0,05 МПа (0,5 кгс/см2). Длина линии связи между преобразователем и вычислителем по трассе кабеля не более: для РСТ без индекса "М" в обозначении:5,0 м для РСТ с индексом "М" в обозначении: 50,0 м Питание РСТ: Продолжительность непрерывной работы от одного комплекта элементов питания: автономное не менее 3-х лет Гигиенический сертификат на турбинный преобразователь расхода © 06-806 от 26.06.97г.; ТПР1-20 внесены в Государственный Реестр под © 8326-90; РСТ внесен в Государственный реестр под © 16604-98; Межповерочный интервал для РСТ, работающих на неагрессивных жидкостях 3 года; для РСТ, работающих на агрессивных жидкостях не более 6 месяцев; для лике-ро-водочных изделий 1 год. Гарантийный срок - 18 месяцев."
