Распределенная полевая сеть СORNET SCADA

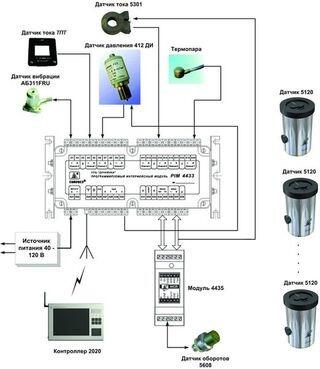

Распределенная полевая сеть СORNET SCADA CORNET®- первая отечественная распределенная сеть измерительных и управляющих модулей, которая появилась в 1991 г. и обеспечивает сбор информации с различных типов датчиков (вибрации, температуры, давления, расхода, тока, акустической эмиссии, дискретных сигналов и т.д.) и выдачу управляющих сигналов. Аналогичная полевая сеть типа FieldBus (США) появилась только в 1996 г. Магистраль сети - 2 кабеля (коаксиальный или витая пара). Передача цифровых данных производится в формате Manchester II. Конструкция датчиков обеспечивает работоспособность и метрологические характеристики системы вибродиагностики КОМПАКС®в условиях реальной эксплуатации оборудования в режиме постоянного мониторинга его технического состояния. Установка датчиков системы КОМПАКС®осуществляется без нарушений условий безопасного функционирования диагностируемого оборудования в существующем технологическом процессе, все датчики устанавливаются без нарушения конструкции агрегата, что не требует согласования с заводом-изготовителем. Сеть CORNET®включает в себя 2 основных периферийных модуля: универсальныйпрограммируемый модуль PIM™, имеющий 8 аналоговых входов с возможностью программирования типа подключаемого датчика и параметров измерительного канала; модуль дискретного ввода-вывода 4428, имеющий 16 программируемых каналов дискретного ввода-вывода с гальванической развязкой. Выносные модули системы КОМПАКС®устанавливаются в непосредственной близости от объекта измерения, на котором размещаются измерительные датчики. Размещение модулей осуществляется в защитных коробах или металлических шкафах. Модули имеют особовзрывозащищенное исполнение по классу 0ExiaIICT5, а датчики по классу 0ExiaIICT6 и могут использоваться в зонах всех классов взрывопожароопасности, имеют степень защиты от пыли и воды IP-54. Диапазон рабочих температур модулей -40 … +60 °С. Одной из основных отличительных особенностей систем КОМПАКС®являетсянизкая потребляемая мощность(не более 50 мВТ на канал) распределенной сети выносных модулейпри широкой полосе пропускания(0-25) кГц измерительных каналов. Модули подключаются к диагностической станции всего по двум линиям связи, одна из которых является линией питания и управления, а вторая - сигнальной линией. Длина линий связи - более 500 метров. По линии питания и управления (ЛПУ) осуществляется трансляция управляющих сигналов и питание модуля. По сигнальной линии (СЛ) осуществляется передача аналоговых и цифровых сигналов в диагностическую станцию. Имеется возможность построения беспроводной полевой сети Compacs-Radio-Net®, которая строится на основе Ethernet-интеллектуальных модулей 4440. Читать далее:http://www.dynamics.ru/products/compacs-m/#ixzz2cOQh2592
