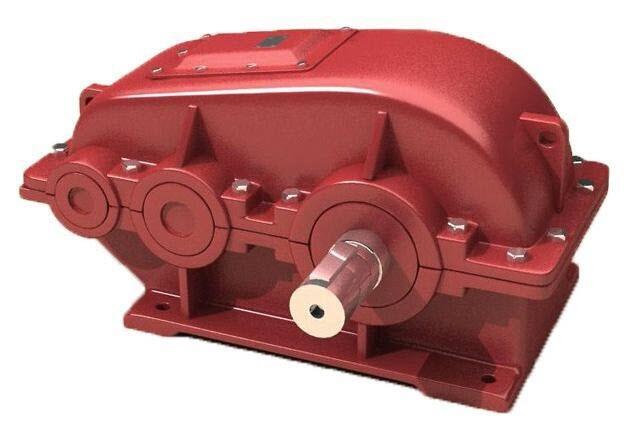

Редуктор типа РМ РМ-350

РЕДУКТОР ТИПА РМ РМ-350 Основные технические характеристики Передаточное число u Мт, Н*м Масса редуктора, кг Awc AwT 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 800 145 350 200 150 Габаритные и присоединительные размеры L L1 L2 L3 L4 L5 B B1 B2 H H1 H2 H3 в n 710 415 310 155 268.5 260 270 290 250 400 200 - 23 17 4 Размеры концов входных и выходных валов Входной вал Выходной вал d1 d2 d3 d4 l l1 b h t d5 d6 l2 t1 b1 40 М24х2 63 35.9 110 82 10 8 5 55 65 82 60 16 Размеры конца выходного вала в виде части зубчатой муфты m z A k k1 k2 k3 D d1 3 48 54.5 24.5 25 16 45 110 90
