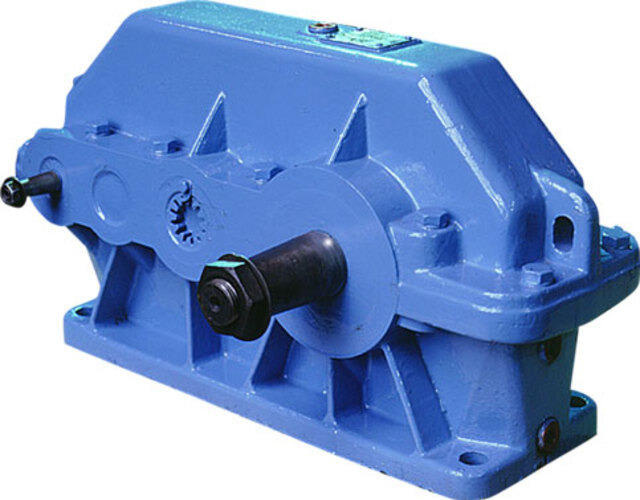

Редукторы коническо-цилиндрические двухступенчатые и трехступенчатые

Редукторы коническо-цилиндрические двухступенчатые и трехступенчатые Назначение: Редукторы коническо-цилиндрические двухступенчатые горизонтальный с передачами Новикова общемашиностроительного применения типоразмеров 1Ц2Н-450, 1Ц2Н-500, Ц2Н-630, Ц2Н-710 используется в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Цилиндрический двухступенчатый редуктор 1Ц2Н-450 может быть изготовлен с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редуктора обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода. Условия эксплуатации: работа длительная до 24 ч. в сутки или с периодическими остановками; работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная; вращение валов в любую сторону; неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3; климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150. Основные технические данные Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах. При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%. При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным. Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а< 30 - на 16%;30 < а < 120 - на 20%; 120< а < 240 - на 30%. Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы. Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%. Допускаемое отклонение передаточного отношения редуктора - 4 %.
