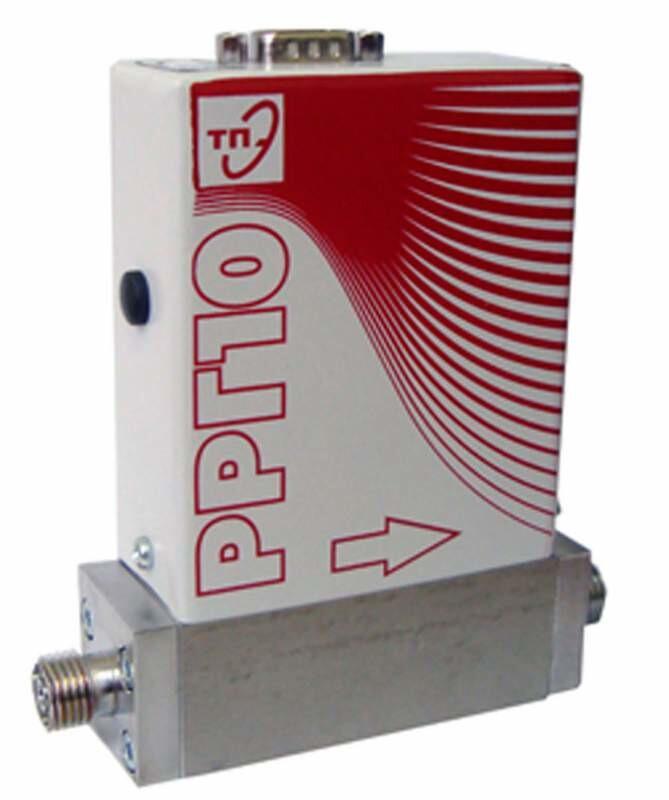

Регулятор массового расхода газа электронный РРГ-10

Регулятор расхода газа РРГ-10 предназначен для регулирования расхода газа в технологическом оборудовании. Регулирование расхода осуществляется электромагнитным исполнительным механизмом, реагирующим на электрический выходной сигнал, пропорциональный расходу газа. Особенности применения: РРГ-10 рассчитан на использование для газовых сред, которые не вызывают коррозию нержавеющей стали 12Х18Н10Т, никеля, фторопласта Ф-40, резины ВА13Д или 51-1481, в диапазоне верхних пределов регулирования расходов от 0,36 до 1800 л/ч при давлении на входе до 0,3 МПа. РРГ-10 имеет аналоговое управление, которое осуществляется с помощью стабилизированного источника питания ±15 ±3 В. Для питания, управления и отображения информацииможно использовать специально разработанный блок управления и питания (БУИП). Технические характеристики Верхний предел регулирования и преобразования расхода газа Qвп, л/ч 0.36, 0.9, 3.6, 9, 18, 36, 90, 180, 360, 720, 900, 1800 Избыточное давление газа на входе, МПа 0.03…0.3 Систематическая составляющая приведенной основной погрешности преобразования расхода газа, от Qвп ± 1.1 Систематическая составляющая приведенной основной погрешности регулирования расхода газа, % от Qвп ± 0.25 Линейность функции преобразования, % ± 0.5 Быстродействие (время установления показаний), с 2 Управляющее напряжение задания, В 0...5 Аналоговый выходной сигнал при сопротивлении нагрузки >2кОм, В 0...10 или 0...5 Питание от стабилизированного источника постоянного тока напряжением, В + 15 Потребляемый от источников напряжения ток, А 0.2 Герметичность по He, м3Па/с 1.3 х 10-9 Материал, контактирующий с рабочей средой сталь 12Х18Н10Т, Ni, резиновая смесь ИРП-1345 резина 51 -1481 (для NH3) Наработка на отказ, ч 15 000 Габаритные размеры (монтажный комплект М2), ДхШхВ, мм 124 х 32 х 126 Масса, кг 1.0
